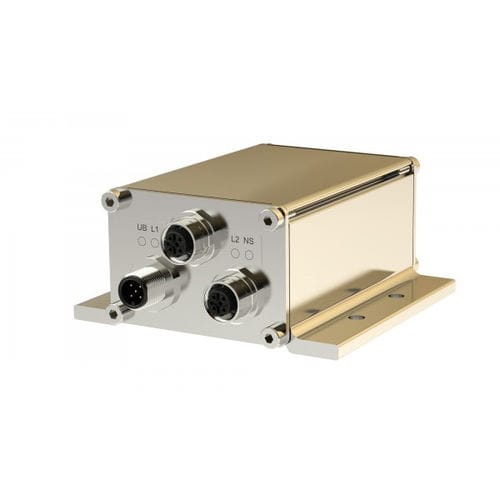

Inclinometro XYZ NBT

ProfiNetMEMSrobusto

Registrazione dell'inclinazione nel campo gravitazionale tramite sensori MEMS (Micro-Electro-Mechanical-System) con successiva digitalizzazione e linearizzazione tramite controllori. I sensori MEMS sono circuiti integrati realizzati con tecnologia micromeccanica in silicio. Le doppie capacità sono formate con l'ausilio di strutture micromeccaniche mobili. Se queste strutture vengono deviate in caso di accelerazione, ad es. accelerazione gravitazionale (g), ne risultano variazioni di capacità, che vengono registrate e ulteriormente elaborate con la tecnica di misurazione. La tensione di uscita segue la funzione U ~ g * sin α. In questo caso, l'angolo α è l'angolo di inclinazione del sensore misurato rispetto al vettore g. Questi sensori misurano con precisione, hanno una lunga durata e sono molto robusti. Gli assi di misura operano indipendentemente l'uno dall'altro. L'interfaccia Profinet secondo IEC 61158 / 61784 o specifiche PNO ordine n. 2.712 e 2.722, versione 2.3, è integrata nella serie di inclinometri NBT.Sono supportate le classi di tempo reale 1 e 3, ovvero Real Time (RT) e Isochronous Real Time (IRT) più i requisiti della classe di conformità C.L'interruttore integrato a due posizioni consente di utilizzare l'inclinometro TWK PROFINET nelle topologie di rete a stella, ad albero e a linea.
