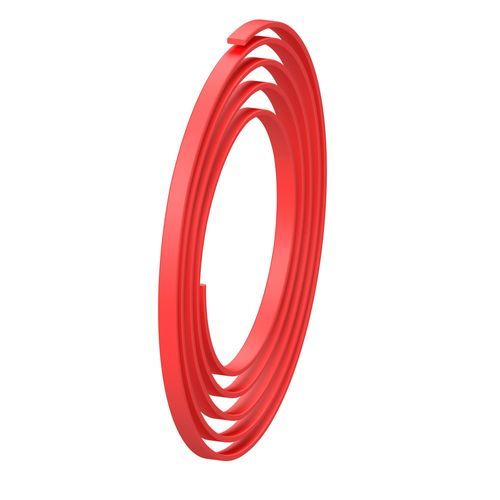

Guida della striscia FM

Descrizione del prodotto
Le strisce guida FM sono realizzate in materiale continuo e possono essere tagliate a lunghezza in funzione del diametro di applicazione. Possono essere utilizzate come anelli guida per pistone o stelo per evitare il contatto metallo su metallo e assorbire le forze laterali generate durante il funzionamento. Le strisce guida sono lavorate su torni e sono disponibili in diversi materiali con taglio diagonale. La corretta selezione e allineamento sono necessari per il funzionamento sicuro di impianti idraulici e pneumatici.

Costruzione standard
Le strisce guida standard sono prodotte in PTFE caricato, termoplastici o resine fenoliche o poliestere rinforzate con tessuto. La resistenza alla compressione dipende dal materiale e varia tipicamente da 15 a 100 N/mm². Per stimare il carico massimo per striscia guida, applicare: forza laterale / superficie proiettata × 0,75.

Campi di applicazione

• statico
• dinamico
• monodirezionale (single-acting)
• bidirezionale (double-acting)
• moto lineare
• moto rotativo
• moto oscillante

Uso principale
Guida in applicazioni dinamiche idrauliche e pneumatiche.

Materiali

• laminato a base di tessuto
• polimeri
• PTFE
• PTFE caricato
• termoplastici
• UHMW-PE

Valori tecnici (per variante di materiale)

• PTFE: Temperatura -200°C / +260°C (dipende dal materiale); Velocità fino a 10 m/s; Pressione: -
• Termoplastici: Temperatura -200°C / +120°C (dipende dal materiale); Velocità fino a 2 m/s; Pressione: -
• Base tessuto: Temperatura -40°C / +130°C (dipende dal materiale); Velocità fino a 1 m/s; Pressione: -

Note
I valori massimi di temperatura, velocità e pressione non sono applicabili simultaneamente e variano in funzione del materiale e del mezzo.

Specifiche tecniche

• Intervallo tipico di resistenza alla compressione: 15 a 100 N/mm² (dipende dal materiale)
• Materiali tipici: PTFE, PTFE caricato, termoplastici, resine fenoliche o poliestere rinforzate con tessuto, UHMW-PE
• Intervalli di temperatura (dipende dal materiale): PTFE fino a +260°C; termoplastici fino a +120°C; base tessuto fino a +130°C
• Velocità massime (dipende dal materiale): fino a 10 m/s (PTFE), fino a 2 m/s (termoplastici), fino a 1 m/s (base tessuto)
• Applicazione tipica: guida di pistone o stelo in sistemi dinamici idraulici e pneumatici
