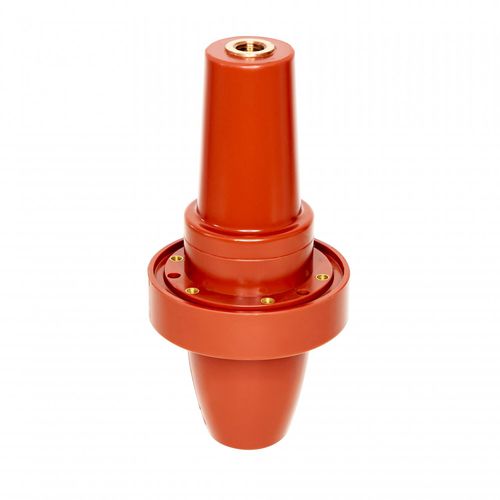

Boccola di isolamento PTC

con flangiaa presain EPDM

Isolatore passante con interfaccia di accoppiamento alla terminazione di cavo secondo EN 50181, per apparecchiature isolate in SF6. Gli inserti filettati in OT58 per il fissaggio alla carpenteria sono inglobati nel corpo centrale in resina epossidica di colore rosso. È dotato di presa capacitiva per il rilievo della presenza tensione. Tutte le versioni vengono fornite corredate di guarnizione o-ring in EPDM e cappuccio in plastica di protezione dell’interfaccia EN 50181. Su richiesta è disponibile il set di fissaggio, comprendente la flangia (con occhielli indispensabili all’ancoraggio del cavo da 250A e 400A), le viti e le rondelle di fissaggio, il distanziale isolante per sfruttare il segnale di presenza tensione. EN 50181, IEC 60137 APPLICAZIONI Interne, per accoppiamento con terminali di cavo sconnettibili ad interfaccia EN 50181 su apparecchiature isolate in SF6. DATI TECNICI Tensione massima dell’apparecchiatura (Um): 24kV – 36kV Corrente nominale (Ir): 250A – 400A – 630A Presa capacitiva per il rilievo della presenza tensione. PERSONALIZZAZIONI Sono eseguibili personalizzazioni su richiesta NORME DI RIFERIMENTO EN 50181, IEC 60137
