Boccola di isolamento PPT-PPC-PPE

con flangiaa presain resina epossidica

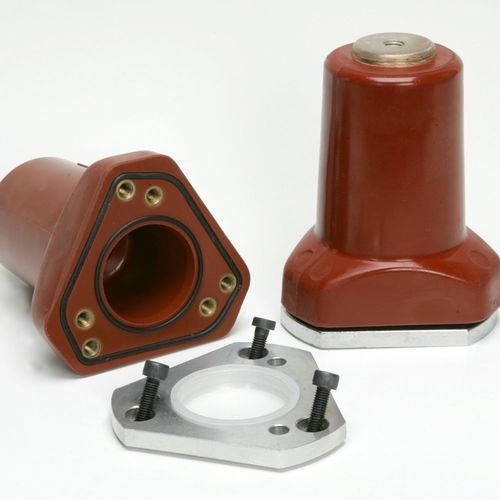

Isolatore passante con interfaccia di accoppiamento alla terminazione di cavo secondo EN 50181, per apparecchiature isolate in SF6. Gli inserti filettati in OT58 per il fissaggio alla carpenteria sono inglobati nel corpo centrale in resina epossidica di colore rosso. L’isolatore viene fornito completo di guarnizioni o-ring, flangia per il fissaggio dell’isolatore e il completamento dell’interfaccia normata, viti e rondelle di fissaggio alla carpenteria, coperchio per la protezione dell’interfaccia di connessione. La versione PPC-DC 400-630A è dotata di presa capacitiva e del relativo distanziale isolante per il rilievo della presenza tensione, compatibile con i rilevatori luminosi ed acustici. APPLICAZIONI Interne, per accoppiamento con terminali di cavo sconnettibili ad interfaccia EN 50181 su apparecchiature isolate in SF6. DATI TECNICI Tensione massima dell’apparecchiatura (Um): 24kV – 36kV Corrente nominale (Ir): 250A – 400A – 630A PERSONALIZZAZIONI Non sono eseguibili personalizzazioni NORME DI RIFERIMENTO IEC 60137, EN 50181, ENEL DJ 1115, ENEL DJ 1153, ENEL DJ 1113
