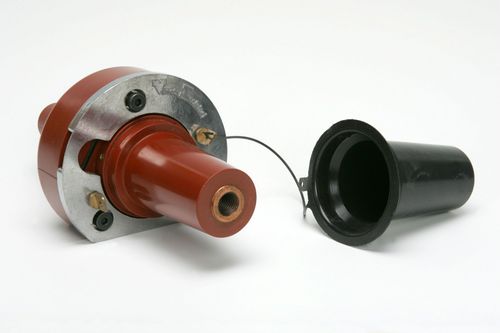

Boccola di isolamento PTS

con flangiaa presain resina epossidica

Isolatore passante con interfaccia di accoppiamento alla terminazione di cavo secondo EN 50181, per apparecchiature isolate in SF6. Gli inserti filettati in OT58 per il fissaggio alla carpenteria sono inglobati nel corpo centrale in resina epossidica di colore rosso. È dotato di presa capacitiva per il rilievo della presenza tensione. Tutte le versioni vengono fornite corredate di guarnizione o-ring in NBR, cappuccio in plastica di protezione dell’interfaccia EN 50181, presa di messa a terra o uscita del partitore capacitivo, flangia per il fissaggio dell’isolatore e l’ancoraggio della terminazione di cavo nelle versioni 250A e 400A. Gli isolatori PTS sono intercambiabili con le corrispondenti prese a cono interno tipo PPC e PPT. APPLICAZIONI Interne, per accoppiamento con terminali di cavo sconnettibili ad interfaccia EN 50181 su apparecchiature isolate in SF6. DATI TECNICI Tensione massima dell’apparecchiatura (Um): 24kV – 36kV Corrente nominale (Ir): 250A – 400A – 630A Presa capacitiva per il rilievo della presenza tensione. PERSONALIZZAZIONI Sono eseguibili personalizzazioni su richiesta NORME DI RIFERIMENTO EN 50181, IEC 60137
