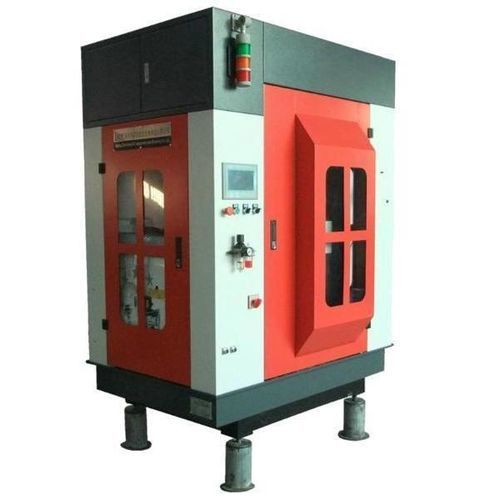

Macchina da taglio a filo diamantato SGO 20

per silicio monocristallinoper vetroper ceramica

Panoramica del prodotto
Questa macchina a filo singolo per il taglio di profili interni utilizza filo diamantato avvolto su bobina e può tagliare contorni esterni e interni di pezzi fragili e non conduttivi. È progettata per il taglio interno ad alta precisione in applicazioni come semiconduttori, ceramica, ottica e lavorazione di gemme.

Caratteristiche principali

• Progettazione completamente chiusa per un funzionamento sicuro.
• Taglio ad alta precisione, adatto a industrie militari, aerospaziali e aziende high‑tech.
• Struttura orizzontale a doppia trasmissione con ingombro compatto.
• Basamento e tavola in ghisa a cassero per elevata rigidità.
• Guide lineari di precisione e viti a ricircolo di sfere per movimenti accurati.
• Utilizza filo diamantato elettrodeposto (avvolto) — non richiede slurry, consentendo tagli ad alta velocità.
• Controllo CNC con Siemens PLC e interfaccia touch‑screen; programmabile con software specializzato per il taglio a filo.
• Controllo della tensione pneumatico con rilevamento rottura filo e arresto automatico.

Specifiche tecniche dell'attrezzatura per il taglio di profili interni
1 - Lunghezza massima del pezzo (mm) - 200
2 - Larghezza massima del pezzo (mm) - 200
3 - Altezza massima del pezzo (mm) - 200
4 - Corsa tavola Y (mm) - 200
5 - Corsa tavola Z (mm) - 200
6 - Velocità massima del filo diamantato (m/s) - 10
7 - Incremento minimo avanzamento Y (mm) - 0.01
8 - Incremento minimo avanzamento Z (mm) - 0.01
9 - Precisione ripetibilità posizionamento Y (mm) - 0.03
10 - Precisione ripetibilità posizionamento Z (mm) - 0.03
11 - Consumo totale potenza (kW) - 2
12 - Alimentazione elettrica - 220V 50Hz
13 - Dimensioni macchina (mm) - 1300×1100×1900
14 - Peso macchina (kg) - 1100

Caratteristiche aggiuntive e dettagli meccanici

• Sistema di alimentazione e avvolgimento del filo per mantenere la tensione; alcuni componenti supportano velocità di alimentazione fino a ~11 m/s.
• Carene protettive per prevenire la contaminazione da detriti.
• Sostituzione del filo eseguibile dall'operatore; supporta fili avvolti di lunghezza elevata (capacità fino a ~200 m).
• Progettata per ridurre incrinature/sgretolamenti nei materiali fragili e fornire una finitura superficiale migliore rispetto ai processi convenzionali.

Capacità di taglio e materiali

• Ottimizzata per materiali fragili e non conduttivi: silicio, zaffiro, ceramiche tecniche, grafite e vetro ottico.
• Adatta a cristalli fragili, materiali refrattari, compositi e grandi gemme.
• Capace di sezionare/tagliare in lastre e di eseguire tagli di contorno esterni e interni, inclusa l'infilatura del filo attraverso fori interni per profili interni.

Controllo e funzionamento

• Sistema di controllo CNC con Siemens PLC e interfaccia touch‑screen per un funzionamento intuitivo.
• Programmabile con software specializzato per eseguire programmi di taglio automatizzati.
• Controllo pneumatico della tensione per garantire tensione filo stabile e tagli ripetibili.

Funzioni

• Sezionamento e taglio in lastre: produrre lastre o sezionare pezzi (spessore 0,3 mm – 200 mm).
• Taglio di contorni esterni: sagomatura precisa delle geometrie esterne.
• Taglio di profili interni: infilare il filo attraverso fori interni per lavorare forme interne complesse.

Applicazioni

• Optoelettronica: sagomatura di zaffiro sintetico e altri cristalli per LED, laser e componenti ottici.
• Industria ceramica: taglio di ceramiche industriali (cordierite, ceramiche titanate, mullite, sialon, steatite, Macor, ecc.).
• Ricerca scientifica: taglio di precisione di cristalli (es. quarzo) per ricerca e componenti ottici.
• Gioielleria e beni di lusso: lavorazione di grandi gemme e vetro zaffiro per vetrine e componenti per orologi.
• Processamento di materiali speciali: taglio di meteoriti e altri materiali specializzati.

Vantaggi

• Taglio ad alta precisione con riduzione delle incrinature grazie alla struttura orizzontale a doppia trasmissione e al filo diamantato.
• Ampia capacità di stoccaggio del filo per l'uso di bobine lunghe (fino a ~200 m) per applicazioni continuative.
• Buona stabilità e rigidità grazie alla struttura in ghisa.
• Funzionamento chiuso e sicuro con arresto automatico in caso di rottura del filo.

Note
La macchina è destinata ad applicazioni di laboratorio e di scala industriale che richiedono elevata qualità superficiale e precisione. Parametri di riferimento: rumore ≤ 80 dB; spessore di taglio 0,3–200 mm.

Specifiche tecniche

• Modello: SGO 20
• Dimensione max pezzo: 200 mm × 200 mm × 200 mm
• Corsa tavola (Y / Z): 200 mm / 200 mm
• Incremento minimo avanzamento (Y / Z): 0.01 mm / 0.01 mm
• Precisione riposizionamento (Y / Z): 0.03 mm / 0.03 mm
• Velocità max filo diamantato: 10 m/s
• Consumo totale potenza: 2 kW
• Alimentazione: 220V 50Hz
• Dimensioni macchina: 1300 × 1100 × 1900 mm
• Peso macchina: ~1100 kg
• Tipo di filo: filo diamantato elettrodeposto (avvolto); supporta lunghe bobine (fino a ~200 m)
• Capacità spessore di taglio: 0.3 mm – 200 mm
• Applicazioni tipiche: silicio, zaffiro, ceramica, grafite, vetro ottico, gemme
• Sicurezza: completamente chiuso, rilevamento rottura filo e arresto automatico
• Controllo: CNC con Siemens PLC e interfaccia touch‑screen
