Sistema di metrologia EDGE VISTA

Panoramica
La Edge Series comprende tre sistemi di misurazione ottica compatti progettati per ambienti di produzione e la verifica dimensionale di piccoli componenti di precisione. La gamma facilita l'integrazione in officina, l'illuminazione programmabile e il rilevamento automatico delle caratteristiche per ridurre le operazioni manuali e accelerare il feedback alla produzione.

Vantaggi chiave

• Misurazione ripetibile tra operatori, turni e lotti
• Tre livelli di automazione: manuale, automatizzato 2 assi e CNC 3 assi completo
• Riconoscimento di pattern per il rilevamento automatico delle caratteristiche
• Illuminazione programmabile e image stitching per estendere la copertura del campo

Vantaggi della Edge Series

• 01 — Ingombro compatto pronto per la produzione per integrazione vicino alla produzione
• 02 — Misurazione ripetibile a supporto del controllo qualità affidabile
• 03 — Tre livelli di automazione definiti per adattarsi ai workflow di ispezione
• 04 — Competenza metrologica: sistemi specificati, installati e supportati per i requisiti di produzione

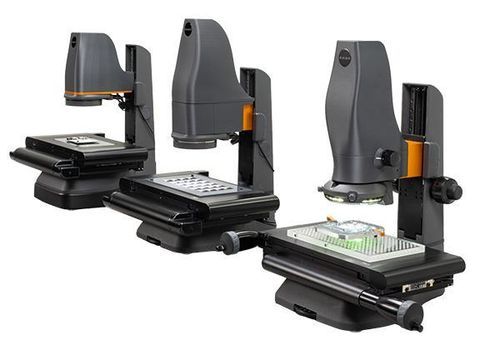

Tre sistemi della serie
APEX
Misurazione CNC 3 assi completa per ispezione di produzione controllata. Dotato di ottica zoom motorizzata 6.5:1 (7 posizioni), messa a fuoco motorizzata, diaframma sottopiatta regolabile, illuminazione LED programmabile, riconoscimento di pattern, image stitching, capacità di misura GD&T, report strutturati e software di misura M3.

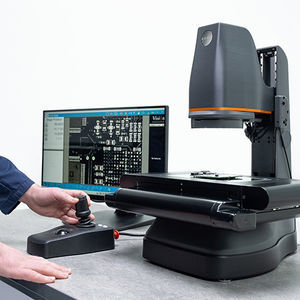

VISTA
Misurazione automatizzata rapida a 2 assi per ispezioni ripetute. Offre controllo CNC 3 assi con modalità di misura a 2 assi, ottica telecentrica a bassa distorsione, messa a fuoco motorizzata, illuminazione sottopiatta collimata, illuminazione LED programmabile, riconoscimento di pattern, image stitching, capacità GD&T e software M3.

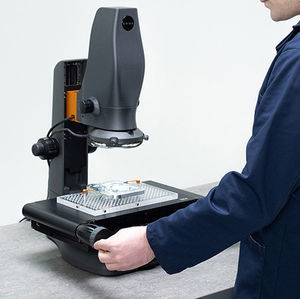

CORE
Misurazione manuale flessibile per la verifica in produzione. Controllo manuale del tavolino per attività di ispezione rapide, ottica zoom manuale indicizzata (6 posizioni), illuminazione sottopiatta con diaframma, illuminazione LED programmabile, riconoscimento di pattern, image stitching, capacità GD&T e software di misura M3.

Software di misura (M3)
Il software M3 fornisce verifica dimensionale ripetibile tramite routine di ispezione programmate, rilevamento automatico delle caratteristiche (riconoscimento di pattern), ispezione a lotti, report strutturati, import DXF/confronto digitale ed esportazione dati per SPC e sistemi qualità. I workflow e le routine personalizzate possono essere configurati per attività specifiche.

Applicazioni

• Ingegneria di precisione: filetti, ingranaggi, alberi, spalle, scanalature, piccole cassette lavorate
• Elettronica: pin dei connettori, pad di saldatura, spaziatura dei componenti, caratteristiche PCB
• Plastica di precisione & stampa 3D: connettori stampati, involucri, pareti sottili e componenti plastici complessi
• Dispositivi medici: componenti di cateteri, elementi di stent, piccoli pezzi stampati

Specifiche tecniche (sintesi)

• Capacità di misura (X / Y / Z): 200 x 100 x 95/100 mm (APEX / VISTA / CORE)
• Nota capacità: incertezza di misura determinata secondo ISO‑10360 Parte 7
• Obiettivo (APEX): zoom ottico motorizzato 6.5:1 (7 posizioni)
• Obiettivo (VISTA): lente telecentrica a bassa distorsione
• Obiettivo (CORE): zoom ottico manuale indicizzato 6.5:1 (6 posizioni)
• Campo visivo – Max: APEX 12.4 x 7.8 mm; VISTA 35 mm diagonale (28 mm / 21 mm); CORE 15.5 x 10.0 mm
• Campo visivo – Min: APEX 2.8 x 1.8 mm; VISTA lente fissa; CORE 2.5 x 1.5 mm
• Gamma di ingrandimento (basato su monitor 22" adattato allo schermo): APEX 27x–117x; VISTA 10.3x; CORE 20x–117x
• Controllo obiettivo: APEX zoom e messa a fuoco motorizzati; VISTA messa a fuoco motorizzata; CORE zoom e messa a fuoco manuali
• Fotocamera: APEX & CORE 2.3 MP (11.251 x 7.032 mm) CMOS; VISTA 5.0 MP (5.702 x 4.277 mm) CMOS
• Controllo: APEX CNC 3 assi; VISTA CNC 3 assi; CORE manuale
• Carico massimo (piano): 10 kg (tutti i modelli)
• Ingombro standard (X / Y / Z) + PC & monitor: APEX 800 x 520 x 570 mm; VISTA 800 x 520 x 550 mm; CORE 550 x 650 x 580 mm
• Volume di lavoro (inclusi PC & monitor): APEX 1000 x 520 x 670 mm; VISTA 1000 x 520 x 620 mm; CORE 720 x 690 x 670 mm
• Risoluzione encoder: X,Y 1 μm; asse Z 0.5 μm
• Incertezza di misura (assi X–Y): APEX & CORE 5 + (6.5 L / 1000) μm; VISTA 5 + (9.54 L / 1000) μm (4 μm in modalità FOV). L = lunghezza in mm; incertezza secondo ISO‑10360 Parte 7
• Incertezza di misura (asse Z): APEX & CORE 15 + (7 L / 1000) μm; VISTA N/A per incertezza Z come elencato
• Illuminazione superficie: anello LED bianco brillante a 4 settori con diffusore opzionale (varia secondo modello)
• Illuminazione sottopiatta (trasmessa): retroilluminazione LED verde con regolazione ad iris su APEX/CORE; LED verde collimato su VISTA
• Controllo luce: illuminazione completamente programmabile su tutti i modelli
• Software di misura: M‑Series / M3 forniti; supportano ispezione programmata, riconoscimento di pattern, report, import DXF, esportazione dati e integrazione SPC
