Sistema di metrologia EDGE CORE

Panoramica
Edge Series offre tre sistemi compatti di misura per visione per ambienti di produzione e la verifica dimensionale di piccoli componenti di precisione. Automazione compatta progettata per fornire verifiche dimensionali ripetibili vicino al processo produttivo, garantendo un feedback più rapido a produzione e controllo qualità.

Vantaggi principali

• Misurazione ripetibile tra operatori e lotti
• Tre livelli di automazione (manuale, automatizzato 2 assi, CNC 3 assi completo)
• Riconoscimento delle forme per rilevamento automatico delle caratteristiche

Riassunto della serie
Edge Series supporta la misura in officina con tre scelte di sistema per adattarsi a diversi flussi di ispezione: CORE per ispezione manuale flessibile, VISTA per misurazione automatizzata 2 assi rapida e APEX per misurazione CNC 3 assi completa e massima automazione.

APEX — Misurazione CNC 3 assi completa

• Controllo e misura CNC completo su 3 assi
• Ottica zoom motorizzata 6,5:1 (7 posizioni)
• Messa a fuoco motorizzata
• Controllo iris della sottopiatta regolabile per pezzi piatti e torniti
• Illuminazione LED programmabile (anello a 4 settori)
• Riconoscimento delle forme per il rilevamento automatico delle caratteristiche
• Capacità di image stitching
• Capacità di misurazione GD&T
• Report strutturati ed esportazione dati
• Software di misura M3 (M-Series)

VISTA — Misurazione automatizzata 2 assi rapida

• Controllo CNC 3 assi, routine di misura 2 assi
• Ottica telecentrica a bassa distorsione (ampio campo visivo)
• Messa a fuoco motorizzata
• Illuminazione sottopiatta collimata
• Illuminazione LED programmabile
• Riconoscimento delle forme per rilevamento automatico
• Image stitching
• Capacità di misurazione GD&T
• Report strutturati ed esportazione dati
• Software di misura M3 (M-Series)

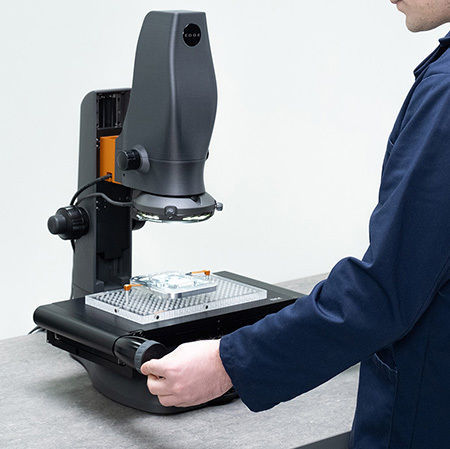

CORE — Ispezione manuale flessibile

• Controllo del piano manuale per compiti di ispezione flessibili
• Ottica zoom indicizzata manuale 6,5:1 (6 posizioni)
• Illuminazione sottopiatta con iris per pezzi piatti e torniti
• Illuminazione LED programmabile
• Riconoscimento delle forme per localizzazione automatica
• Image stitching
• Capacità di misurazione GD&T
• Report strutturati ed esportazione dati
• Software di misura M3 (M-Series)

Software di misurazione (M3 / M-Series)
Il software M3 fornisce verifiche dimensionali ripetibili tramite routine di ispezione programmate, rilevamento automatico delle caratteristiche e report strutturati.

• Creare ed eseguire routine di ispezione programmate
• Memorizzare e richiamare programmi di misura
• Riconoscimento delle forme per localizzazione automatica delle caratteristiche (Eye Measure)
• Ispezione in batch di più componenti
• Report di misura strutturati e importazione DXF / confronto digitale
• Esportazione dati per SPC e integrazione con sistemi di qualità

Applicazioni

• Ingegneria di precisione: misura di filetti, ingranaggi, alberi, spalle, scanalature e piccoli involucri lavorati
• Elettronica: ispezione di componenti miniaturizzati, pin di connettori, pad di saldatura e caratteristiche PCB
• Plastica di precisione & stampa 3D: misura senza contatto di connettori stampati, involucri plastici; rilevamento di bave, ritiro, deformazione o warpage
• Dispositivi medici: ispezione di componenti di catetere, caratteristiche di stent, elementi di dispositivi chirurgici e piccoli pezzi stampati

Vantaggi Edge Series

• Ingombro compatto pronto per la produzione, idoneo al posizionamento in officina
• Misurazione ripetibile tra operatori, turni e lotti
• Tre livelli di automazione definiti per adeguarsi ai requisiti di ispezione
• Competenza metrologica, formazione e supporto applicativo per assicurare corretta specifica e integrazione

Specifiche tecniche (sintesi)
Capacità di misura (X / Y / Z) — APEX / VISTA / CORE: 200 x 100 x 95/100 mm
Campo visivo – Max — APEX: 12.4 x 7.8 mm; VISTA: 35 mm diagonale (28 mm / 21 mm); CORE: 15.5 x 10.0 mm
Campo visivo – Min — APEX: 2.8 x 1.8 mm; VISTA: obiettivo fisso; CORE: 2.5 x 1.5 mm
Gamma di ingrandimento* — APEX: 27x–117x; VISTA: 10.3x; CORE: 20x–117x (basato su monitor 22" adattato allo schermo)
Controllo ottiche — APEX: zoom e messa a fuoco motorizzati; VISTA: messa a fuoco motorizzata e lente telecentrica; CORE: zoom e messa a fuoco manuali
Fotocamera — APEX & CORE: 2.3 MP CMOS (11,251 mm x 7,032 mm); VISTA: 5.0 MP CMOS (5,702 mm x 4,277 mm)
Controllo — APEX & VISTA: CNC 3 assi; CORE: controllo manuale del piano
Carico massimo — 10 kg (tutti i modelli)
Ingombro standard (incl. PC e monitor) — APEX: 800 x 520 x 570 mm; VISTA: 800 x 520 x 550 mm; CORE: 550 x 650 x 580 mm
Volume di lavoro (incl. PC e monitor) — APEX: 1000 x 520 x 670 mm; VISTA: 1000 x 520 x 620 mm; CORE: 720 x 690 x 670 mm
Risoluzione encoder — X,Y: 1 µm; asse Z: 0.5 µm (tutti i modelli)
Incertezza di misura (assi X–Y)* — APEX & CORE: 5 + (6.5 L / 1000) µm; VISTA: 5 + (9.54 L / 1000) µm (4 µm in modalità FOV)
Incertezza di misura (asse Z)* — APEX & CORE: 15 + (7 L / 1000) µm; VISTA: N/A
Illuminazione superficiale — Anello LED bianco brillante a 4 settori con diffusore opzionale (varia secondo i modelli)
Illuminazione sottopiatta (trasmessa) — Retroilluminazione LED verde con regolazione iris (APEX/CORE) o LED verde collimato (VISTA)
Controllo della luce — Illuminazione LED completamente programmabile (tutti i modelli)
Software di misura — M-Series / M3 (fornito); moduli software disponibili per funzionalità estese
