Sistema di metrologia per semiconduttori EDGE APEX

Panoramica

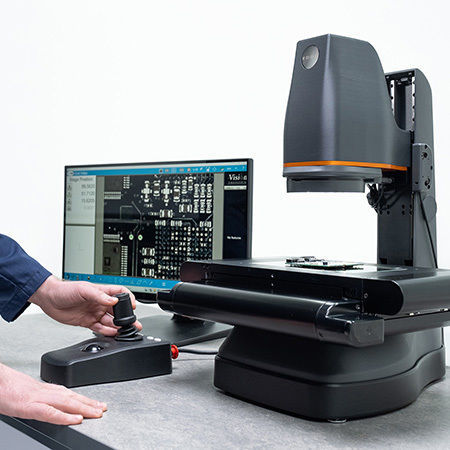

Edge Series comprende tre sistemi compatti di misurazione per visione, progettati per la metrologia in produzione e la verifica dimensionale di piccoli componenti di precisione. La gamma supporta ispezioni ripetibili in ambiente produttivo, dove rendimento e costanza sono critici, fornendo feedback rapidi alla produzione e al controllo qualità.

Vantaggi chiave

• Ingombro compatto, pronto per l'uso in reparto
• Misure ripetibili tra operatori, turni e lotti
• Tre livelli di automazione: manuale (CORE), automazione rapida a 2 assi (VISTA) e CNC 3 assi completo (APEX)
• Riconoscimento pattern per localizzazione automatica delle caratteristiche e cucitura immagini per campi estesi
• Illuminazione programmabile e report strutturati con esportazione dati per SPC e sistemi qualità

Tre sistemi (scelte di ispezione)
APEX

• Misurazione CNC completa a 3 assi per ispezione di produzione controllata
• Ottiche zoom motorizzate 6.5:1 (7 posizioni) con messa a fuoco motorizzata
• Controllo iris sotto il piano regolabile per pezzi piani e torniti
• Illuminazione LED programmabile, riconoscimento pattern e cucitura immagini
• Capacità di misura GD&T, report strutturati e software di misura M3

VISTA

• Misurazione automatizzata rapida (controllo CNC 3 assi, misura 2 assi) per ispezioni ripetute
• Ottica telecentrica a bassa distorsione e messa a fuoco motorizzata
• Grande campo visivo per ispezioni più veloci, illuminazione sottopiano collimata
• Illuminazione LED programmabile, riconoscimento pattern e cucitura immagini
• Capacità di misura GD&T, report strutturati e software di misura M3

CORE

• Misura manuale flessibile per verifica in produzione (controllo manuale del piano)
• Zoom ottico manuale indicizzato 6.5:1 e messa a fuoco manuale
• Illuminazione sottopiano ad iris per pezzi piani e torniti
• Illuminazione LED programmabile, riconoscimento pattern e cucitura immagini
• Capacità di misura GD&T, report strutturati e software di misura M3

Software di misura
Il software M3 (M-Series) fornisce routine di ispezione programmata, rilevamento automatico delle caratteristiche e report strutturati per garantire verifiche dimensionali ripetibili in ambiente produttivo.

• Creare ed eseguire routine di ispezione programmate e ispezioni in batch
• Memorizzare e richiamare programmi di misura per attività ripetitive
• Riconoscimento pattern per localizzazione automatica delle caratteristiche
• Importazione DXF e confronto digitale; esportazione dati per SPC e sistemi qualità
• Memorizzazione dei risultati di ispezione per tracciabilità e integrazione Industry 4.0

Applicazioni

• Ingegneria di precisione: misura di filetti, ingranaggi, alberi, spalle, scanalature e piccoli involucri
• Elettronica: componenti miniaturizzati, pin di connettori, pad di saldatura, spaziatura componenti e caratteristiche PCB
• Materie plastiche di precisione & stampa 3D: connettori stampati, involucri, pareti sottili e verifica cavità-cavità; cucitura immagini per parti più grandi
• Dispositivi medici: ispezione di microcaratteristiche per cateteri, stent, elementi per dispositivi chirurgici e piccoli pezzi stampati

Caratteristiche / Specifiche tecniche

• Denominazione: Edge Series (tre sistemi: APEX, VISTA, CORE)
• Capacità di misura (X / Y / Z): 200 x 100 x 95/100 mm (APEX / VISTA / CORE)
• Ottica (APEX): zoom ottico motorizzato 6.5:1 (7 posizioni)
• Ottica (VISTA): lente telecentrica a bassa distorsione
• Ottica (CORE): zoom ottico manuale indicizzato 6.5:1 (6 posizioni)
• Campo visivo – Max: APEX 12.4 x 7.8 mm; VISTA 35 mm diagonale (28 mm / 21 mm); CORE 15.5 x 10.0 mm
• Campo visivo – Min: APEX 2.8 x 1.8 mm; VISTA lente fissa; CORE 2.5 x 1.5 mm
• Gamma di ingrandimento*: APEX 27x–117x; VISTA 10.3x; CORE 20x–117x (basato su monitor 22", adattato allo schermo)
• Controllo ottica: APEX zoom e fuoco motorizzati; VISTA fuoco motorizzato; CORE zoom e fuoco manuali
• Fotocamera: APEX 2.3 MP (11.251 x 7.032 mm) CMOS; VISTA 5.0 MP (5.702 x 4.277 mm) CMOS; CORE 2.3 MP CMOS
• Controllo: APEX CNC 3 assi; VISTA CNC 3 assi; CORE Manuale
• Carico massimo: 10 Kg (tutti i sistemi)
• Ingombro standard (X / Y / Z) + PC e monitor: APEX 800 x 520 x 570 mm; VISTA 800 x 520 x 550 mm; CORE 550 x 650 x 580 mm
• Volume di lavoro X,Y,Z = PC e Monitor: APEX 1000 x 520 x 670 mm; VISTA 1000 x 520 x 620 mm; CORE 720 x 690 x 670 mm
• Risoluzione encoder: X,Y 1 μm; asse Z 0,5 μm
• Incertezza di misura (assi X–Y)*: APEX 5 + (6.5L/1000) μm **; VISTA 5 + (9.54 L/1000) μm (o 4 μm in modalità FOV); CORE 5 + (6.5L/1000) μm **
• Incertezza di misura (asse Z)*: APEX 15 + (7L/1000) μm **; VISTA N/A; CORE 15 + (7L/1000) μm **
• Illuminazione superficie: anello LED bianco brillante a 4 settori con diffusore opzionale (APEX & VISTA); CORE anello LED bianco con diffusore
• Illuminazione sottopiano (trasmessa): APEX & CORE retroilluminazione LED verde con regolazione iris; VISTA illuminazione LED verde collimata
• Controllo della luce: completamente programmabile su tutta la gamma
• Software di misura: M3 / M-Series e PC; supporta ispezione programmata, riconoscimento pattern, report strutturati, import DXF ed export dati
• Opzioni / moduli software: moduli M-Series disponibili per estendere le capacità e creare routine di misura personalizzate
• Note: l'incertezza di misura è determinata secondo ISO-10360 Parte 7. Nelle formule di incertezza L = lunghezza in mm; i valori assumono condizioni controllate a massima ingrandimento e sul piano di misura standard.
