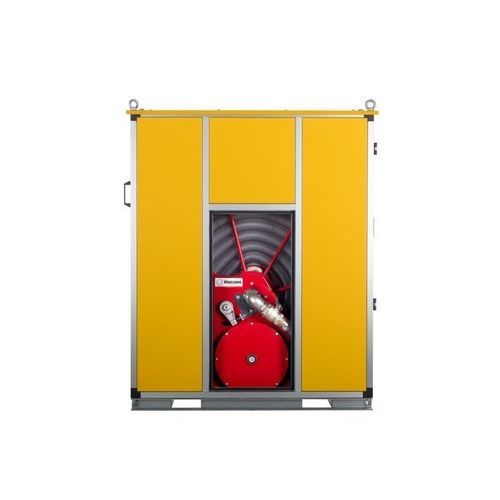

Avvolgitore per tubo di aspirazione ReelUnit

a motorea richiamo automaticoper acqua

Panoramica Sistemi avvolgitubo per l'approvvigionamento idrico e lo smaltimento delle acque reflue tramite vuoto in ambito ferroviario. ReelUnit è un'alternativa quando non è possibile utilizzare moduli convenzionali di fornitura e smaltimento a causa di particolari vincoli strutturali. I ReelUnit sono sistemi professionali per lo svuotamento dei serbatoi dei servizi igienici tramite aspirazione (ReelUnit WD) e per la fornitura d'acqua ai treni passeggeri (ReelUnit WS). In base alle esigenze sono disponibili versioni compatte a più file o versioni monofila particolarmente sottili.

Vantaggi principali

• Design estremamente compatto
• Adatto a montaggio in superficie o sotto pavimento
• Modelli per uso interno ed esterno
• Riavvolgimento a molla e riavvolgimento motorizzato per avvolgere i tubi
• Varianti multi-fila compatte e mono-fila sottili per diverse limitazioni lato binario

Applicazioni

• Smaltimento delle acque reflue per aspirazione (svuotamento dei serbatoi dei servizi igienici) — ReelUnit WD
• Approvvigionamento idrico per treni passeggeri — ReelUnit WS
• Utilizzo in corsie strette tra i binari dove l'installazione a terra evita l'ingombro nel sagoma ferroviaria

Modelli

• ReelUnit U: Soluzione sotto pavimento sviluppata per l'installazione in corsie strette tra i binari; i componenti che richiedono manutenzione possono essere estratti dall'involucro per un facile accesso a livello del marciapiede.
• ReelUnit S: Sistemi avvolgitubo fissi in superficie per smaltimento (WD) o riempimento acqua (WS); disponibili con avvolgitori a molla o motorizzati; versioni esterne possono essere dotate di involucro coibentato e riscaldatori contro il gelo.

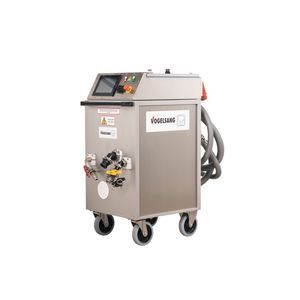

• ReelUnit M: Soluzione mobile su carrello per fornire i tubi in modo flessibile in diverse postazioni di lavoro.
• ReelUnit SP: Soluzione autonoma con unità pompa del vuoto integrata per svuotare i serbatoi dei servizi igienici indipendentemente da un sistema di vuoto centralizzato.

Funzionalità e opzioni

• Automazione: pre-selezione del volume di riempimento, spegnimento automatico sulle stazioni di estrazione a vuoto, accesso remoto per la manutenzione, acquisizione automatizzata dei dati di esercizio
• Acquisizione dati: registrazione e analisi opzionali dei parametri operativi come cicli di riempimento e risciacquo
• Monitoraggio del flusso ed elementi di controllo per la registrazione dei processi e l'automazione
• EasyConnect Plus: accoppiamento di aspirazione senza gocciolamento con valvola brevettata per uno smaltimento igienico; design compatto e leggero con snodo girevole integrato per una manipolazione ergonomica
• Telecomando: telecomando radio opzionale per l'azionamento delle valvole e il riavvolgimento automatico del tubo
• Monitor livello di riempimento per serbatoi d'acqua potabile: arresto automatico tramite moduli radio ICE che trasmettono wireless il livello di riempimento alla stazione di carico
• Sistema di riavvolgimento del tubo: riavvolgimento automatico per una manipolazione delicata ed ergonomica; disponibile a molla o motorizzato
• Pronto per esterno: involucri coibentati e riscaldatori per prevenire il gelo

Specifiche tecniche

• Marca: Vogelsang
• Denominazione commerciale (modello): ReelUnit
• Funzioni: Aspirazione acque reflue (WD) e fornitura acqua (WS)
• Montaggio: Sotto pavimento (U), Superficie / stazionario (S), Mobile (M), Autonomo con pompa del vuoto integrata (SP)
• Riavvolgimento tubo: riavvolgimento a molla, riavvolgimento motorizzato, sistema di riavvolgimento automatico disponibile
• Opzioni: Automazione, Acquisizione dati, Monitoraggio flusso, Accoppiamento EasyConnect Plus, Telecomando (radio), Monitor livello tramite moduli ICE
• Assistenza / manutenzione: Le unità sotto pavimento (U) consentono di sollevare i componenti al livello del marciapiede per la manutenzione
• Ambiente: Modelli per installazione interna ed esterna; unità esterne riscaldabili/coibentabili
• Caso d'uso tipico: Attrezzatura di servizio ferroviario per smaltimento e fornitura d'acqua dove non è possibile installare moduli convenzionali
