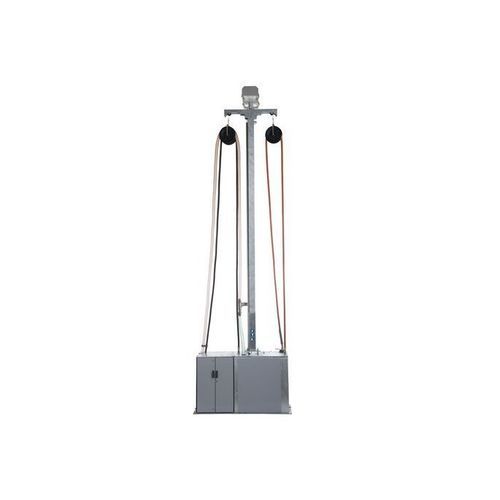

Modulo di servizio acqua TUnit

Panoramica
La TUnit di Vogelsang è una stazione per l'estrazione delle acque reflue dei servizi igienici e l'approvvigionamento di acqua potabile nei depositi di manutenzione dei treni. Disponibile come stazione autonoma con pompa a lobi rotativi integrata (SP) o come modulo satellite collegato a un sistema centralizzato di pompaggio a vuoto (MP). Il modello standard offre un raggio di lavoro del tubo tipico di 7,5 m e include tutti gli elementi necessari per alimentazione e smaltimento. La TUnit è compatta, di facile gestione, dotata di un palo con avvolgimento automatico del tubo ed è adatta all'installazione esterna.

Vantaggi principali

• Approvisionnement idrico e smaltimento delle acque reflue dei servizi igienici combinati in un'unica stazione
• Disponibile come modulo satellite per sistemi centralizzati (servizio multi-punto) o come unità autonoma
• Ingombro compatto per spazi ridotti nei depositi
• Operazione sicura e agevole con avvolgimento automatico del tubo

Modelli
La TUnit è proposta in configurazioni per diverse applicazioni:

• TUnit MP (modulo satellite multi-punto collegato a una stazione centrale di pompaggio a vuoto) — varianti: TUnit MPU Eco (manuale), TUnit MPU Plus (controllo elettrico/semi-automatico), TUnit MP Pro (opzioni di monitoraggio/automazione di processo)
• TUnit SP (soluzione autonoma) — include una pompa a lobi rotativi serie VX per estrazione a vuoto e pompaggio delle acque reflue; l'approvvigionamento idrico è integrato nello stesso modulo

Caratteristiche

• Svuotamento automatico del tubo per rimuovere l'acqua residua dopo l'uso (previene danni da gelo)
• Manutenzione facilitata grazie al concetto QuickService delle pompe serie VX per ridurre i tempi di fermo
• Armadio protettivo che ospita raccordi e connessioni per protezione dagli agenti atmosferici
• Vari raccordi disponibili per acqua potabile e acque reflue; il raccordo per acqua potabile è conforme ai requisiti dell'Autorità ferroviaria federale tedesca (EBA)
• Telaio di installazione per fissaggio in calcestruzzo; telai adattatori opzionali per la livellazione in altezza

Opzioni

• Automazione: preselezione del volume di riempimento, arresto automatico nelle stazioni di estrazione a vuoto, accesso alla manutenzione da remoto, registrazione automatizzata dei dati di esercizio
• Sistemi di autorizzazione per controllo accessi multiutente e acquisizione centralizzata dei dati operativi
• Elementi riscaldanti elettrici opzionali per protezione antigelo in funzione esterna
• Sistemi di acquisizione dati operativi (cicli di riempimento e risciacquo, ecc.)
• Monitoraggio e controllo dei flussi per registrare dati di processo o automatizzare il riempimento/smaltimento
• EasyConnect Plus: accoppiamento di aspirazione senza gocciolamento per smaltimento igienico; snodo tubo integrato, compatto e leggero; non sono necessari componenti aggiuntivi sul carro
• Telecomando radio opzionale per comando delle valvole e avvolgimento automatico del tubo
• Monitoraggio del livello del serbatoio dell'acqua potabile tramite moduli wireless (ICE) che consentono l'arresto automatico al riempimento

Caratteristiche / specifiche tecniche

• Nome / modello del prodotto: TUnit
• Raggio di lavoro tipico del tubo: 7,5 m in tutte le direzioni (modello standard)
• Configurazioni disponibili: TUnit MP (satellite, multi-punto) e TUnit SP (autonoma)
• Pompa TUnit SP: pompa a lobi rotativi serie VX (estrazione a vuoto e pompaggio)
• Gestione del tubo: palo con avvolgimento automatico integrato e gestione sospesa del tubo
• Svuotamento automatico del tubo per prevenire il congelamento dell'acqua residua
• Progettazione QuickService per una manutenzione semplice delle unità pompa
• Scocca protettiva/armadio per raccordi e connessioni (protezione contro gli agenti atmosferici)
• Raccordi: raccordi per acqua potabile e acque reflue disponibili; raccordo per acqua potabile conforme ai requisiti EBA
• Installazione: telaio di installazione per fissaggio in calcestruzzo; telai adattatori opzionali per livellamento in altezza
• Opzioni: automazione, autorizzazione, riscaldamento elettrico, acquisizione dati, monitoraggio flusso, accoppiamento EasyConnect Plus, telecomando radio, monitoraggio livello (moduli wireless ICE)
