Unità di pompaggio a vuoto modulare VacUnit

trasferimento circolarecompattaautomatica

Panoramica
Il Vogelsang VacUnit è una stazione di pompaggio a vuoto compatta per la raccolta di acque grigie e nere in sistemi di scarico a vuoto. Progettata come unità centralizzata, la VacUnit mantiene il vuoto necessario per il trasporto dei reflui e consente lo scarico in linea delle fasi miste aria/fluido verso le infrastrutture di smaltimento a valle. Le pompe a lobi rotativi della serie VX di Vogelsang assicurano funzionamento multifase e autoavviamento senza serbatoi di raccolta del vuoto separati.

Vantaggi

• Ingombro ridotto per installazioni con spazio limitato
• Alta disponibilità tramite configurazione pompa attiva / stand-by (DP)
• Design di sistema semplificato senza serbatoi di raccolta del vuoto separati
• Manutenzione ridotta grazie al concetto QuickService
• Trasporto in linea simultaneo di aria e liquidi
• Scarsa sensibilità a corpi estranei e intasamenti; tollerante al funzionamento a secco

Principi di base / Principio di funzionamento
La VacUnit mantiene il livello di vuoto necessario per il trasporto delle acque reflue nei sistemi fognari a vuoto. Il suo concetto di pompaggio multifase trasporta aria e liquido simultaneamente e li scarica in linea nei sistemi a valle, eliminando la necessità di serbatoi di raccolta del vuoto separati e pompe distinte per vuoto/acque reflue.

Modelli

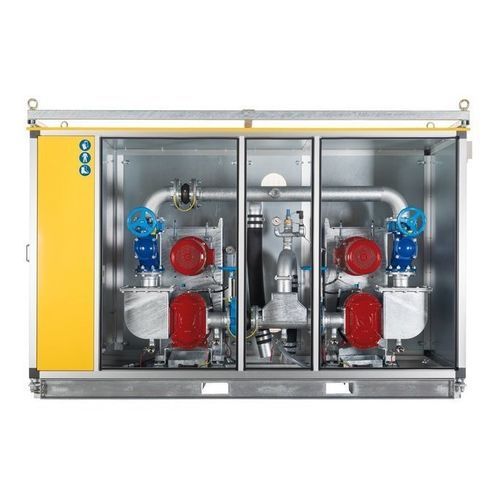

• VacUnit DP (stazione a doppia pompa): Configurazione a doppia pompa con unità ridondanti e controllo pompe intelligente per garantire operatività continua e gestione dei picchi di carico.
• VacUnit SP (stazione a pompa singola): Configurazione a pompa singola che utilizza una pompa a lobi rotativi Vogelsang VX-series per funzionamento affidabile, silenzioso e manutenzione semplificata.

Caratteristiche

• Pompe a lobi rotativi Vogelsang VX-series con design QuickService per interventi rapidi
• Ridondanza attiva/stand-by nelle versioni DP per maggiore uptime
• Pompaggio multifase che consente lo scarico in linea di liquido e aria

Opzioni

• Elementi riscaldanti elettrici per protezione dal gelo e uso esterno in condizioni di bassa temperatura
• Acquisizione dati operativi, monitoraggio online e manutenzione remota tramite interfacce di controllo; portale VEBSys per accesso e supporto remoto
• Locale macchina containerizzato (20' o 40') con spazio per apparecchiature aggiuntive e layout personalizzati
• Cabina resistente alle intemperie e insonorizzata con struttura in profili di alluminio, pannelli sandwich isolati, griglie di ventilazione e pannelli di accesso

Download e documentazione (solo titoli)

• Scheda tecnica: VacUnit DP - Stazione a doppia pompa
• ePaper: VacUnit DP - Stazione a doppia pompa
• Scheda tecnica: VacUnit SP - Stazione a pompa singola
• ePaper: VacUnit SP - Stazione a pompa singola
• Brochure: Stazioni di servizio facili da utilizzare per officine di manutenzione ferroviaria

Ulteriori informazioni
La VacUnit è destinata all'uso in sistemi di raccolta delle acque reflue a vuoto quando lo spazio è limitato e sono richiesti vuoto affidabile e scarico delle acque reflue. Il design privilegia disponibilità, manutenzione semplice e resistenza a intasamenti e corpi estranei, rendendola adatta a impianti di manutenzione ferroviaria e siti simili.

Specifiche tecniche

• Famiglia di prodotto / nome modello: VacUnit (varianti DP e SP)
• Tipo di pompa: Pompe a lobi rotativi Vogelsang VX-series (capacità multifase, autoavviamento, tolleranza al funzionamento a secco)
• Concetto di sistema: Pompaggio multifase — convoglia liquidi e aria nella stessa operazione; scarico in linea nel sistema di acque reflue a valle
• Punti di forza del design: Ingombro compatto, ridondanza attiva/stand-by (DP), concetto di manutenzione QuickService
• Opzioni: Riscaldamento elettrico, monitoraggio remoto/VEBSys, locale macchina containerizzato, armadio protettivo resistente alle intemperie e insonorizzato
• Applicazione: Sistemi di raccolta e smaltimento delle acque reflue a vuoto (acque grigie e nere) per officine di manutenzione ferroviaria e siti simili
