Gruppo di filtrazione con filtro a carta FCL / FPL / FIL

a sifonea cartucciacon cartuccia

Panoramica
Famiglia di filtri di aspirazione progettati per trattenere impurità, polveri e liquidi nei sistemi a vuoto per proteggere pompe e tubazioni. Disponibili in diverse configurazioni: in-linea, contenitori per cartucce, montaggio su pompa, bagno d'olio, sifone e versioni speciali.

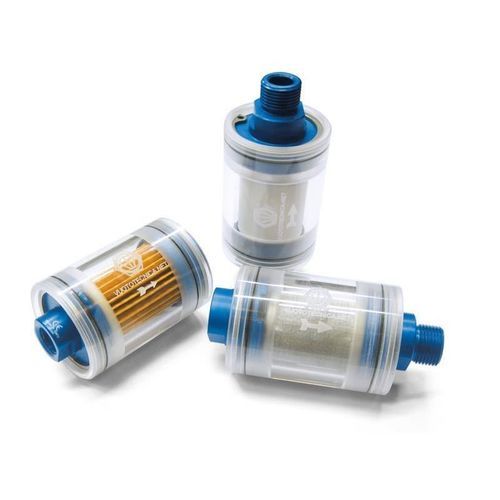

Filtri in-linea — FCL, FPL, FIL
Filtri compatti ad installazione vicino al punto d'uso (ventose, sistemi di fissaggio). Corpo cilindrico in Plexiglas trasparente, flange in alluminio anodizzato trattenute da anelli Seeger, connessioni filettate e cartuccia interna rimovibile per ispezione e sostituzione. Elementi in carta sconsigliati in presenza di vapori o condensati d'olio/acqua.

Cartucce per FCL / FPL / FIL

• 00FCL03: cartuccia carta plissettata con tenuta a schiacciamento (filtrazione tip. 5 ÷ 7 μ).
• 00FPL01 / 00FPL03: cartuccia rete polipropilene plissettata con tenuta a schiacciamento.
• 00FIL01 / 00FIL03: cartuccia rete inox AISI 304 con tenuta a schiacciamento.

Grandi filtri in-linea (SP, SS, SA, RP, RS, RA)
Stessa logica costruttiva con contenitori maggiorati. Cartucce in carta plissettata (SP / RP), rete polipropilene plissettata (SS / RS) o rete inox AISI 304 (SA / RA). Varianti a innesto rapido con doppio O-ring per manutenzione veloce. Cartucce carta non adatte a vapori/condense.

Filtri FC con cartuccia carta
Per montaggio sull'aspirazione delle pompe in ambienti molto polverosi. Cartuccia carta trattata plissettata (5 ÷ 7 μ) in involucro in lamiera forata. Contenitore e coperchio in lamiera verniciata, guarnizione di tenuta e morsetti a scatto per rapida sostituzione.

Filtri FB con cartuccia metallica
Filtri montabili all'aspirazione pompa o su linea, cartucce in rete inox ondulata (60 μ standard; 100 μ o 300 μ su richiesta). Contenitori e tappi in alluminio pressofuso o lamiera elettrozincata; portata tipica 5–300 m3/h a seconda del modello.

Filtri FO a bagno d'olio e versione lunga autonomia
Soluzione per trattenere particelle estremamente fini senza ridurre la capacità di aspirazione. Testata e contenitore in lamiera, vasca dell'olio e due cartucce in paglietta d'acciaio (una smontabile/ lavabile). Versioni lunga autonomia con maggior capacità d'olio e indicatori visivi di livello/intasamento. Sconsigliati per pompe a secco; viscosità minima dell'olio richiesta.

Contenitori FP (tenuta a schiacciamento) e contenitori FM / FK a innesto rapido
FP: contenitore plastico trasparente con testa plastica blu; lunghezza cartuccia indicata in pollici. FM: contenitore SAN trasparente con ghiera in PP rinforzato. FK: contenitore PET trasparente con ghiera in ottone. Accettano cartucce in carta, polipropilene o inox AISI 304, in versione a schiacciamento o a innesto rapido.

Cartucce filtranti (schiacciamento e innesto rapido)

• SP: carta plissettata (tenuta a schiacciamento).
• SS: rete polipropilene plissettata.
• SA: rete inox AISI 304.
• RP: carta plissettata a innesto rapido con doppio O-ring.
• RS: polipropilene plissettato a innesto rapido con doppio O-ring.
• RA: inox AISI 304 a innesto rapido con doppio O-ring.

Filtri a sifone FS
Progettati per trattenere impurità e liquidi aspirati da ventose o sistemi di fissaggio, evitando l'ingresso nelle pompe. Componenti tipici:

• Contenitore cilindrico Plexiglas trasparente con coperchio estraibile.
• Valvola di ritegno in aspirazione per evitare reflusso.
• Cartuccia in rete inox (60 μ / 100 μ).
• Valvole manuali due vie per intercettazione e ripristino pressione.
• Vuotometro radiale e interruttore magnetico di livello per arresto pompa al superamento del livello.
• Tubo rigido interno, valvola di fondo, rubinetto di scarico manuale e staffa metallica di fissaggio.

Sistemi a sifone con by-pass automatico (FS50BP, FS60BP)
Sistemi composti da due filtri che alternano l'aspirazione: quando uno raggiunge il livello viene sfiatato e svuotato automaticamente mentre l'altro continua il funzionamento. Include elettrovalvole tre vie pilotate, valvole manuali, quadro elettrico stagno (230 V 50 Hz) e telaio di supporto; consigliato dove la presenza di liquidi è elevata e non è possibile fermare l'impianto per lo svuotamento.

Filtri speciali
Versioni e accessori speciali disponibili su richiesta per applicazioni specifiche.

Caratteristiche tecniche

• Pressioni di esercizio: tip. 0,5 a 1000 / 2000 / 3000 / 9000 mbar abs a seconda della serie.
• Temperature fluido: da -20 °C fino a +45 / +50 / +60 / +90 °C a seconda del modello e materiale della vaschetta.
• Gradi di filtrazione: carta 5 ÷ 7 μ (FC), maglia inox 60 μ standard (opz. 100 μ / 300 μ), bagno d'olio ≤1 μ; sifone 60–100 μ.
• Portate: modelli coprono circa 5–300 m3/h; varianti FO/FB per grande autonomia fino a ~300 m3/h.
• Materiali: Plexiglas, PET, SAN, lamiera verniciata, alluminio, cartucce carta, polipropilene, inox AISI 304, paglietta d'acciaio.
• Connessioni: filettate maschio/femmina, innesto rapido, doppio O-ring, tenuta a schiacciamento; lunghezza cartuccia codificata in pollici.
