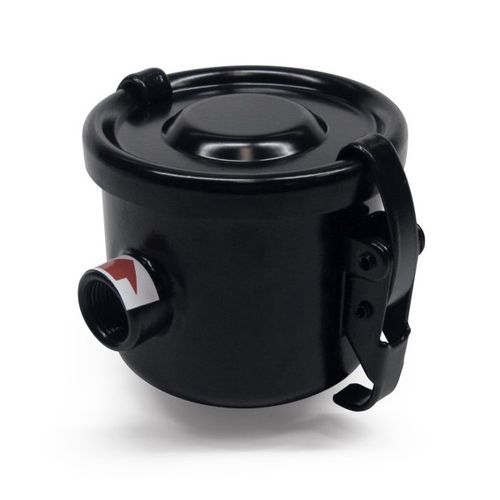

Filtri di aspirazione con cartuccia in carta fc
Per consentire alle pompe per vuoto di lavorare anche in ambienti molto polverosi, sono stati realizzati questi filtri che, installati sull’aspirazione delle pompe, sono in grado di trattenere polveri finissime o impalpabili, interferendo sulla portata in modo pressoché trascurabile.
La cartuccia filtrante è infatti realizzata con carta speciale trattata, con un grado di filtrazione pari a 5 ÷ 7 μ, pieghettata per aumentarne la superficie e racchiusa in un doppio involucro di robusta lamiera d’acciaio forata.
Il contenitore della cartuccia filtrante, come pure il coperchio, sono realizzati con lamiera d’acciaio e verniciati con uno speciale trattamento per preservarli dall’ossidazione.
Una guarnizione posta tra il coperchio e il contenitore garantisce una perfetta tenuta di vuoto tra i due elementi; i morsetti a scatto, applicati sul contenitore, consentono una rapida apertura del coperchio, per l’ispezione o la sostituzione della cartuccia filtrante.
A causa dell’elemento filtrante in carta, è sconsigliato l’impiego di questi filtri in presenza di vapori o condense d’acqua e d’olio.
Caratteristiche tecniche
Pressione d’esercizio: da 0,5 a 2000 mbar assoluti
Temperatura del fluido: da -20 a +60 °C
Grado di filtrazione: 5 ÷ 7 μ
