Carter per filtro a cartuccia FCL7

plissettatoper ariain alluminio

Panoramica
Filtri di aspirazione in linea che trattengono impurità e polveri molto fini influenzando il flusso in modo trascurabile. Il design cilindrico compatto consente il montaggio diretto sulle tubazioni del vuoto vicino agli utensili (ventose, sistemi di bloccaggio sottovuoto, ecc.) per filtrazione locale e controllo visivo dei punti di aspirazione.

Costruzione

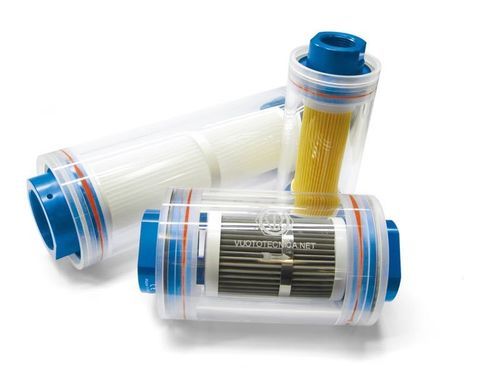

Corpo cilindrico in plexiglass trasparente chiuso da due flange in alluminio anodizzato trattenute da anelli Seeger. Le connessioni filettate maschio o femmina e gli elementi di tenuta sono posizionati nelle flange; una cartuccia filtrante interna rimovibile aumenta la superficie di filtrazione. I filtri sono ispezionabili rimuovendo una flangia.

Tipi di cartucce filtranti

• Serie SP: Cartuccia plissettata in carta con tenuta a compressione.
• Serie SS: Cartuccia in rete di polipropilene plissettata con tenuta a compressione.
• Serie SA: Cartuccia in rete di acciaio inox AISI 304 con tenuta a compressione.
• Serie RP: Cartuccia plissettata in carta a innesto rapido con doppio O-ring.
• Serie RS: Cartuccia in rete di polipropilene a innesto rapido con doppio O-ring.
• Serie RA: Cartuccia in rete di acciaio inox AISI 304 a innesto rapido con doppio O-ring.

Note d'uso
Le versioni con elemento in carta non sono raccomandate in presenza di vapori d'acqua, vapori d'olio o condensazione. Prediligere cartucce in rete o inox in presenza di umidità o oli.

Manutenzione / ispezione
L'ispezione e la sostituzione della cartuccia si eseguono rimuovendo una flangia; non sono necessari utensili speciali per le verifiche di base.

Codici prodotto (esempi)
FPL1 FCL1 FIL1 FPL2 FCL2 FIL2 FPL3 FCL3 FIL3 FPL4 FCL4 FIL4 FPL5 FCL5 FIL5 FPL6 FCL6 FIL6 FPL7 FCL7 FIL7 SP/5M SS/5M SA/5M RP/5 RS/5 RA/5 RP/10/57 RS/10/57 RA/10/57

Caratteristiche tecniche

• Pressione di esercizio: 0,5 a 3000 mbar assoluti
• Temperatura del fluido: -20 a +60 °C
• Corpo: cilindro trasparente in plexiglass
• Flange: alluminio anodizzato fissato con anelli Seeger
• Materiali cartucce: carta plissettata, rete in polipropilene, rete inox AISI 304
• Tipi di tenuta: tenuta a compressione o innesto rapido con doppio O-ring a seconda della serie
• Non raccomandato con vapori d'acqua/vapori d'olio per elementi in carta
• Ispezione: flangia rimovibile per controllo visivo e accesso alla cartuccia
