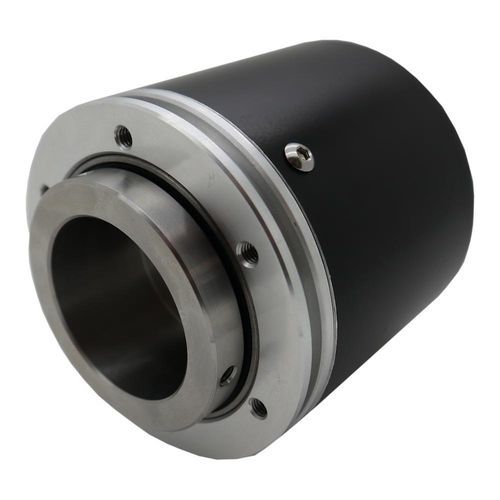

Encoder rotativo assoluto MH900

ottico16 bits32 bit

Panoramica
Gli encoder assoluti multi-turn registrano la posizione angolare e il numero di giri. La funzione multi-turn può essere realizzata meccanicamente tramite un riduttore interno collegato al albero motore o elettronicamente.

Valore misurato e interfacce
Il valore di uscita combina la posizione single-turn e il conteggio dei giri. Il valore calcolato viene fornito tramite diverse interfacce industriali a seconda del modello: SSI, CANopen, CAN SAE J1939, RS485, Profibus, Profinet, EtherCAT, BiSS‑C, Parallel, Analog.

Encoder assoluto multi-turn – albero pieno

• Miniatura standard industriale — Serie MS360
  • Dimensioni: Ø 36 mm
  • Risoluzione: 1–16 bit single-turn / 1–20 bit multi-turn
  • Albero pieno: Ø 6, 6.35, 8 mm
  • Codifica: Binary, Gray
  • Interfaccia: SSI, CANopen, SAE J1939, RS485
  • Alimentazione: 5 VDC; 8–30 VDC
• Encoder flangia sincrona standard — Serie MS580
  • Dimensioni: Ø 58 mm
  • Risoluzione: 1–16 bit single-turn / 1–20 bit multi-turn
  • Albero pieno: Ø 6–12 mm
  • Codifica: Binary, Gray
  • Interfaccia: SSI, CANopen, SAE J1939, RS485, Profibus, Profinet, EtherCAT, BiSS‑C
  • Alimentazione: 5 VDC; 10–30 VDC
  • Opzionale: albero cavo cieco
• Encoder flangia sincrona standard — Serie MS581
  • Dimensioni: Ø 58 mm
  • Risoluzione: 1–16 bit single-turn / 1–20 bit multi-turn
  • Albero pieno: Ø 6–12 mm
  • Codifica: Binary, Gray
  • Interfaccia: Parallel, SSI, CANopen, SAE J1939, RS485, Analog, Profibus, Profinet, EtherCAT, BiSS‑C
  • Alimentazione: 5 VDC; 10–30 VDC
  • Opzionale: albero cavo cieco
• Encoder flangia sincrona standard — Serie MS700
  • Dimensioni: Ø 70 mm
  • Risoluzione: 1–16 bit single-turn / 1–20 bit multi-turn
  • Albero pieno: Ø 10–12 mm
  • Codifica: Binary, Gray
  • Interfaccia: SSI, CANopen, SAE J1939, RS485, Profibus, Profinet, EtherCAT, BiSS‑C
  • Alimentazione: 5 VDC; 8–30 VDC
• Encoder flangia sincrona standard — Serie MS900
  • Dimensioni: Ø 90 mm
  • Risoluzione: 1–16 bit single-turn / 1–20 bit multi-turn
  • Albero pieno: Ø 10–12 mm
  • Codifica: Binary, Gray
  • Interfaccia: Parallel, SSI, CANopen, SAE J1939, RS485, Analog, Profibus, Profinet, EtherCAT, BiSS‑C
  • Alimentazione: 5 VDC; 8–30 VDC

Encoder assoluto multi-turn – albero cavo cieco

• Miniatura cavo cieco — Serie MH360
  • Dimensioni: Ø 36 mm
  • Risoluzione: 1–16 bit single-turn / 1–32 bit multi-turn
  • Albero cavo: Ø 6, Ø 6.35 mm
  • Codifica: Binary, Gray
  • Interfaccia: SSI, CANopen, SAE J1939, RS485
  • Alimentazione: 5 VDC; 8–30 VDC
• Cieco — Serie MH700
  • Dimensioni: Ø 70 mm
  • Risoluzione: 1–16 bit single-turn / 1–32 bit multi-turn
  • Albero cavo: Ø 24–36 mm
  • Codifica: Binary, Gray
  • Interfaccia: SSI, CANopen, SAE J1939, RS485, BiSS‑C
  • Alimentazione: 5 VDC; 8–30 VDC
• Cieco — Serie MH900
  • Dimensioni: Ø 90 mm
  • Risoluzione: 1–16 bit single-turn / 1–32 bit multi-turn
  • Albero cavo: Ø 35–50 mm
  • Codifica: Binary, Gray
  • Interfaccia: SSI, CANopen, SAE J1939, RS485, BiSS‑C
  • Alimentazione: 5 VDC; 8–30 VDC

Caratteristiche tecniche

• Funzionalità: misurazione multi-turn = posizione angolare + conteggio giri (meccanico o elettronico)
• Opzioni di codifica: Binary, Gray
• Risoluzione single-turn: 1–16 bit (varia per serie)
• Risoluzione multi-turn: fino a 20 bit (alcuni modelli cavi fino a 32 bit)
• Interfacce: SSI, CANopen, CAN SAE J1939, RS485, Profibus, Profinet, EtherCAT, BiSS‑C, Parallel, Analog (dipende dal modello)
• Tipi di albero: albero pieno e albero cavo cieco (vari diametri)
• Alimentazioni: 5 VDC e gamme 8–30 VDC (a seconda del modello)
• Dimensioni disponibili: Ø 36 mm, Ø 58 mm, Ø 70 mm, Ø 90 mm
• Famiglie prodotto: MS360, MS580, MS581, MS700, MS900, MH360, MH700, MH900
