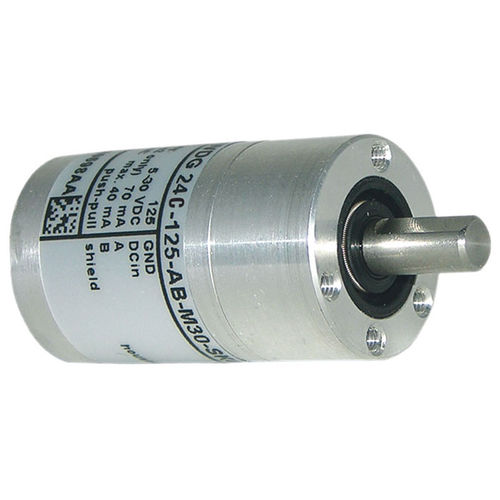

Encoder, incrementale, magnetico, WDG 24C,
Grado di protezione: fino a IP67 completo
Numero di impulsi: fino a 1024 imp/giro,
Forma di segnale: rettangolo.
Punti forti
• La forma costruttiva più piccola per l’impiego in condizioni difficili
• Carichi ammissibili su cuscinetto come per i “grandi”
• fino a IP67 completo
• Generazione del segnale magnetico
Dettagli prodotto
Flangia
Flangia sincrona
Max. risoluzione imp/giro
da 1 imp/giro a 128 imp/giro, 256 imp/giro, 512 imp/giro, 1024 imp/giro
Alluminio
Lunghezza dell’albero: L: 12 mm
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N
Circuito di uscita
TTL, compatibile RS422, inv.
TTL
HTL
HTL, inv.
Tensione d’esercizio
4,75 VDC a 5,5 VDC
Consumo interno di corrente: typ. 40 mA
5 VDC a 30 VDC
Consumo interno di corrente: typ. 40 mA
Grado di protezione
IP65 completo con SK6, IP40 al corpo con K7, L7
