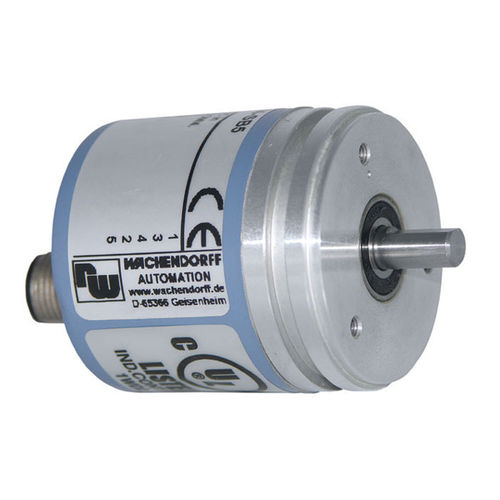

Encoder rotativo incrementale WDG 40Aotticomagneticoad albero pieno
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- incrementale
- Tecnologia
- ottico, magnetico
- Costruzione
- ad albero pieno, con flangia sincronizzata, sigillato
- Segnale di uscita
- RS-422, digitale, RS-485
- Materiale
- in alluminio
- Livello di protezione
- rinforzato, IP67, IP65, IP40
- Risoluzione encoder incrementali (impulsi/giro)
2.500 unit
- Diametro dell’albero
40 mm
(1,57 in)- Diametro dell'asse
6 mm
(0,24 in)- Lunghezza
11,5 mm
(0,453 in)- Velocità di rotazione
12.000 rpm
(75.398 rad.min-1)- Frequenza di uscita
200 kHz
- Temperatura di processo
Max.: 80 °C
(176 °F)Min.: -20 °C
(-4 °F)
Descrizione
Encoder, incrementale, ottico, WDG 40A,
Grado di protezione: fino a IP67 completo
Numero di impulsi: fino a 2500 imp/giro,
Forma di segnale: rettangolo.
Punti forti
• Encoder robusto ed economico di dimensioni ridotte
• Grado di protezione IP67, all’entrata dell’albero IP65
Dettagli prodotto
Flangia
Servoflangia
Alluminio, verniciato
Max. carico radiale sull’albero: 80 N
Max. carico assiale sull’albero: 50 N
Circuito di uscita
TTL
TTL, compatibile RS422, inv.
HTL
HTL, inv.
Tensione d’esercizio
4,75 VDC a 5,5 VDC
Consumo interno di corrente: typ. 70 mA
10 VDC a 30 VDC
Consumo interno di corrente: typ. 70 mA
Grado di protezione
Corpo: IP65, IP67; Entrata dell’albero: IP65; (IP40 per K1)
