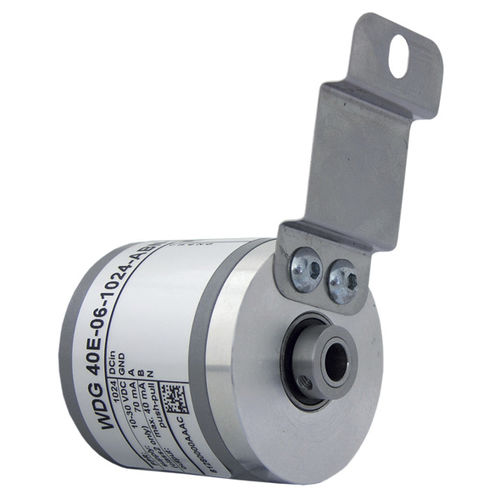

Encoder rotativo incrementale WDG 40Eotticocon albero cavo non traversantesigillato
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- incrementale
- Tecnologia
- ottico
- Costruzione
- con albero cavo non traversante, sigillato
- Materiale
- in alluminio
- Livello di protezione
- rinforzato, IP67, IP65, IP40
- Risoluzione encoder incrementali (impulsi/giro)
2.500 unit
- Diametro dell’albero
40 mm
(1,57 in)- Diametro dell'asse
6 mm
(0,24 in)- Lunghezza
15 mm
(0,591 in)- Velocità di rotazione
12.000 rpm
(75.398 rad.min-1)- Frequenza di uscita
200 kHz
- Temperatura di processo
Min.: -20 °C
(-4 °F)Max.: 80 °C
(176 °F)
Descrizione
Encoder, incrementale, ottico,
Forma di segnale: rettangolo.
Punti forti
• Encoder ad albero cavo piccolo e robusto
• Protezione completa connessione da 10 VDC a 30 VDC
• Carichi massimi su cuscinetto fino a 100 N radiale, 50 N assiale
Dettagli prodotto
Flangia
Albero cavo cieco
Alluminio, verniciato
Profondità di penetrazione min.: 17 mm
Profondità di penetrazione max.: 20 mm
Max. carico radiale sull’albero: 100 N
Max. carico assiale sull’albero: 50 N
Circuito di uscita
TTL, compatibile RS422, inv.
HTL
Tensione d’esercizio
4,75 VDC a 5,5 VDC
Consumo interno di corrente: typ. 70 mA
10 VDC a 30 VDC
Consumo interno di corrente: typ. 70 mA
