- Wachendorff Automation GmbH & Co. KG

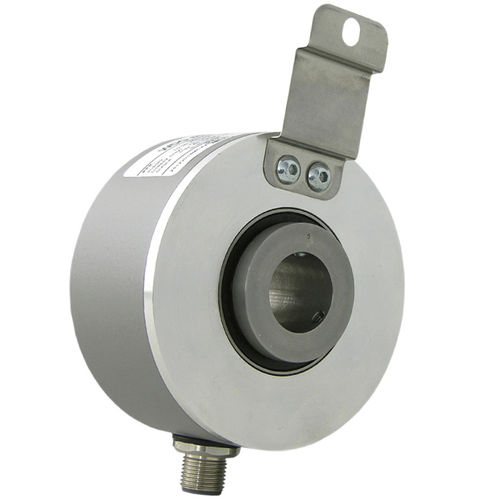

Encoder rotativo incrementale WDG 80Hotticoad albero cavoin alluminio
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- incrementale
- Tecnologia
- ottico
- Costruzione
- ad albero cavo
- Materiale
- in alluminio
- Livello di protezione
- rinforzato, IP65
- Risoluzione encoder incrementali (impulsi/giro)
3.840 unit
- Diametro dell’albero
80 mm
(3,15 in)- Diametro dell'asse
10 mm
(0,39 in)- Lunghezza
46 mm
(1,811 in)- Frequenza di uscita
Max.: 200 kHz
Min.: 100 kHz
- Temperatura di processo
Max.: 80 °C
(176 °F)Min.: -20 °C
(-4 °F)
Descrizione
Encoder, incrementale, ottico,
Albero: Ø 10, 12, 14, 15, 16, 18, 20, 25, 27 mm, H8,
Grado di protezione: IP65,
Forme di segnale: rettangolo oppure seno/coseno.
Punti forti
• Encoder robusto ed economico
• Alto grado di protezione IP65
• Albero cavo passante da 10 mm a 27 mm
• Protezione completa connessione da 10 VDC a 30 VDC
• Con uscita di preallarme
• Facile da montare
Dettagli prodotto
Flangia
Albero cavo (passante)
Max. risoluzione imp/giro
Alluminio, verniciato
Max. carico radiale sull’albero: 200 N
Max. carico assiale sull’albero: 100 N
Ø 12 mm
Max. carico radiale sull’albero: 200 N
Max. carico assiale sull’albero: 100 N
Ø 14 mm
Max. carico radiale sull’albero: 200 N
Max. carico assiale sull’albero: 100 N
Ø 15 mm
Max. carico radiale sull’albero: 200 N
Max. carico assiale sull’albero: 100 N
Ø 16 mm
Max. carico radiale sull’albero: 200 N
Max. carico assiale sull’albero: 100 N
Ø 18 mm
Max. carico radiale sull’albero: 200 N
Max. carico assiale sull’albero: 100 N
Ø 20 mm
Max. carico radiale sull’albero: 200 N
Max. carico assiale sull’albero: 100 N
