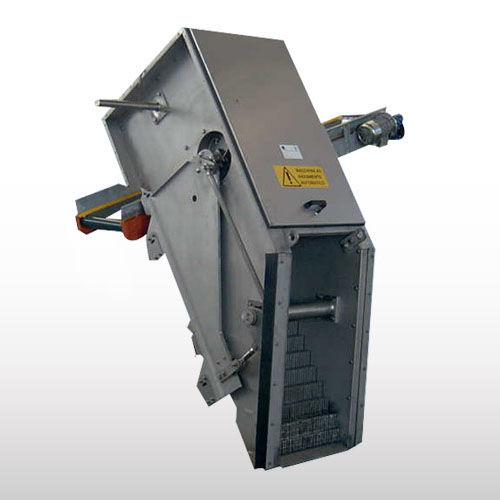

I vagli a gradini VTR sono utilizzati per la vagliatura fine negli impianti di trattamento delle acque reflue sia municipali che industriali
I vagli a gradini VTR, progettati per l'installazione in canale, sono utilizzati per la vagliatura fine delle acque reflue.
Sono costituiti da due serie di lamelle, una mobile e una fissa, separate da una distanza di 3 o 6 mm. La particolare disposizione delle lamelle forma dei gradini di filtrazione.
L'acqua di scarico viene vagliata, mentre i gradini delle lamelle trattengono il vaglio. Durante l'operazione, le lamelle mobili sollevano il vaglio passo dopo passo fino a farlo cadere sulle lamelle fisse. Le particelle inorganiche presenti nel flusso delle acque reflue vengono trattenute dal vaglio formando un "tappeto di vagliatura". In questo modo, il livello dell'acqua a monte aumenta, rendendo più ampia la superficie del filtro, mentre il "tappeto di vagliatura" sul filtro trattiene le particelle sempre più fini.
Non appena il livello dell'acqua a monte raggiunge un'altezza stabilita, il vaglio inizia il suo ciclo salendo di un gradino.
Durante il ciclo, le lamelle mobili sollevano i vagli sul gradino successivo fino a raggiungere l'uscita per lo scarico.
- Disponibili diverse dimensioni fino a 1.800 mm di larghezza
- Altezza di scarico da 1.400 a 3.500 mm
- Spaziatura di 3 e 6 mm disponibile
- Angolo di inclinazione di 55 gradi
---
