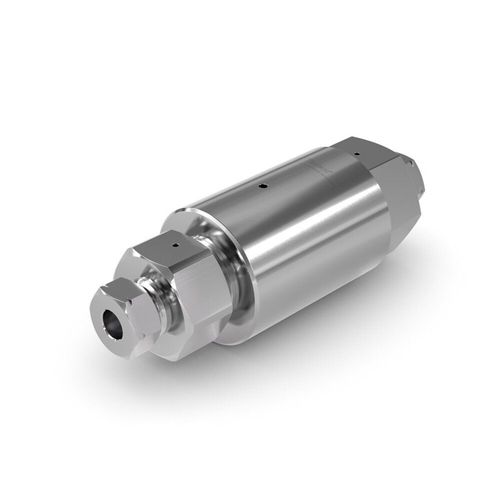

Valvola di ritegno a sfera C1-189332

per oliodi disintasamentoad alta pressione

Breve descrizione
Per ultra-alta pressione fino a 4.200 bar / 60.000 psi

Descrizione del prodotto
Dove il fluido all'interno di un sistema di tubazioni deve scorrere in una sola direzione e impedire il reflusso, le valvole di non ritorno WEH® per ultra-alta pressione svolgono questa funzione in modo affidabile. La grande sezione nominale tecnica consente alti portate con bassa perdita di pressione. Il montaggio è semplice grazie alla vite a doppia pressione integrata: la valvola si stringe su una sola superficie per chiave, evitando tensioni o la rotazione del tubo.

Caratteristiche

• Semplice installazione grazie alle viti a doppia pressione integrate con 1 filettatura sinistra e 1 destra
• Alto flusso grazie alla grande sezione nominale tecnica
• Lunga durata grazie alla tenuta con sfera in ceramica di alta qualità
• Fornito con anelli di pressione e viti di pressione premontati

Applicazione
Le valvole di non ritorno WEH® ultra-alta pressione con tenuta a sfera sono progettate specificamente per applicazioni idrauliche in campo ad alta pressione. Sono possibili versioni alternative per altri fluidi e applicazioni.

CAD
I file CAD sono disponibili per questa famiglia di prodotti.

Varianti di prodotto
Numero d'ordine | Esecuzione | Intervallo di pressione (PS) | Adatto per diametro esterno tubo | Sezione nominale tecnica
C1-189332 | Tenuta a sfera | 2.500 bar / 35.000 psi | 3/8" | 5 mm
C1-189396 | Tenuta a sfera | 2.500 bar / 35.000 psi | 3/8" | 5 mm
C1-189397 | Tenuta a sfera | 4.200 bar / 60.000 psi | 1/4" | 2,8 mm
C1-189398 | Tenuta a sfera | 4.200 bar / 60.000 psi | 1/4" | 2,8 mm
C1-189399 | Tenuta a sfera | 4.200 bar / 60.000 psi | 3/8" | 4 mm
C1-189400 | Tenuta a sfera | 4.200 bar / 60.000 psi | 3/8" | 4 mm
C1-189401 | Tenuta a sfera | 4.200 bar / 60.000 psi | 9/16" | 5 mm
C1-189402 | Tenuta a sfera | 4.200 bar / 60.000 psi | 9/16" | 5 mm

Caratteristiche / Specifiche tecniche

• Pressione massima di esercizio su B2: PS = 2.500 bar (36.259 psi) o 4.200 bar (60.916 psi), a seconda dell'esecuzione
• Pressione di apertura PC: 1,8 bar (26 psi)
• Intervallo di temperatura: +5 °C fino a +50 °C
• Fluido: liquidi secondo il gruppo di fluidi 2 (DGR), ad es. olio idraulico
• Materiali: acciaio inossidabile ad alta resistenza
• Esecuzione: tenuta a sfera
• Pressione massima di ingresso in B1: 800 bar
• Geometria di collegamento: attacco HP 60° cono e filettatura
• Conformità / Collaudi / Omologazioni: Tipo di apparecchiatura a pressione: componente simile a tubazione che trattiene la pressione secondo l'articolo 2, n. 5 della direttiva sugli apparecchi a pressione; classificazione: articolo 4, comma 3
