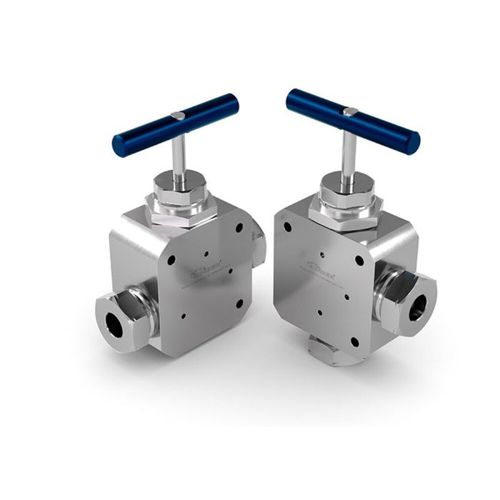

Valvola a spillo WEH002

manualecon volantedi isolamento

Descrizione del prodotto
Le valvole a spillo offrono una soluzione affidabile per interrompere e regolare i fluidi. Progettate specificamente per applicazioni ad altissima pressione, sono impiegate in sistemi idraulici esigenti come hydroforming e taglio a getto d'acqua.

Vantaggi

• Intercettazione bidirezionale – utilizzabile in entrambe le direzioni di flusso
• Alti portate – area nominale maggiore rispetto al diametro interno della tubazione
• Azione rapida – apertura/chiusura completa in circa due giri
• Facile manovrabilità – volantino ergonomico per una regolazione precisa
• Integrazione rapida – compatibile con gli attacchi, stesse dimensioni esterne
• Facile montaggio – diversi fori di fissaggio per installazione su pannello o guida

Caratteristiche

• Valvole a spillo per l'isolamento di condotte ad alta pressione
• Apertura e chiusura rapide con pochi giri
• Installazione semplice grazie alle numerose opzioni di fissaggio
• Portata elevata grazie all'area nominale tecnica ottimizzata
• Flusso possibile in entrambe le direzioni
• Fornito con anelli di pressione e viti di pressione preassemblati

Applicazioni

• Impianti di hydroforming
• Taglio a getto d'acqua
• Banchi prova ad alta pressione
• Costruzione di macchine industriali e speciali

Dati tecnici
Campo di pressione (PS): PS = 2.500 bar (36.259 psi), 4.200 bar (60.916 psi), a seconda della versione
Campo di temperatura: +5 °C a +50 °C
Fluidi: Aria / Acqua / Olio idraulico (solo oli secondo il gruppo di fluidi 2 DGR)
Materiali: acciaio inossidabile ad alta resistenza
Geometria di collegamento: Attacco HP 60° cono e filetto
Conformità / prove / omologazioni: Sistema di assicurazione qualità certificato secondo la Direttiva attrezzature a pressione 2014/68/UE; classificazione: Articolo 4, paragrafo 3

Caratteristiche / Specifiche

• Serie: WEH002
• Materiale: acciaio inossidabile ad alta resistenza
• Campo di pressione: fino a 4.200 bar (60.916 psi) a seconda della versione
• Campo di temperatura: +5 °C a +50 °C
• Fluidi: Aria, Acqua, Olio idraulico (gruppo di fluidi 2 DGR)
• Collegamento: Attacco HP 60° cono e filetto
• Montaggio: fori di fissaggio per montaggio su pannello o guida
• Funzionamento: intercettazione bidirezionale, alto flusso, azionamento rapido (circa 2 giri)
• Contenuto della fornitura: anelli di pressione e viti di pressione preassemblati
• Certificazione: Gestione della qualità secondo la Direttiva attrezzature a pressione 2014/68/UE
