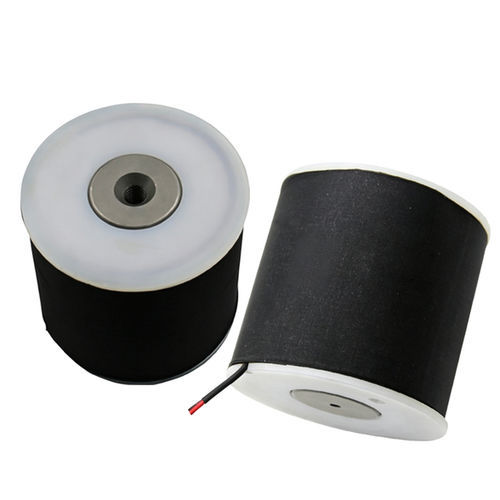

Bobina elettromagnetica WL8580

AC230 Vindustriale

Panoramica
La bobina bobbin AC WL8580 è progettata per sistemi di valvole elettromagnetiche industriali, attuatori pneumatici, relè e altri attuatori elettromagnetici. Presenta avvolgimento in rame di precisione, isolamento classe F e una costruzione mirata a fornire forza magnetica stabile, commutazioni prevedibili e integrazione in assemblaggi OEM.

Caratteristiche principali

• Avvolgimento in rame di precisione e isolamento elettrico classe F
• Forza magnetica stabile e uniforme per un funzionamento affidabile
• Disponibile in più tensioni AC (110 V, 230 V) e personalizzabile per requisiti OEM
• Progettata per servizio industriale con lunga durata

Come funziona (bobina bobbin AC)

• Viene applicata tensione AC all'avvolgimento
• La corrente nel filo di rame genera un campo magnetico
• Il campo magnetico attira lo stantuffo ferromagnetico producendo movimento lineare
• Il movimento dello stantuffo fornisce l'azionamento della valvola o dell'interruttore
• Una molla di ritorno riposiziona lo stantuffo quando l'alimentazione viene rimossa
• Anelli di ombreggiatura possono essere usati per ridurre la variazione di coppia ai passaggi per lo zero della CA

Applicazioni

• Valvole elettromagnetiche per il controllo di fluidi e gas
• Azionamento valvole pneumatiche e idrauliche e automazione
• Relè, contattori e dispositivi di commutazione industriali
• Attuatori per serrande HVAC e automazione valvole per trattamento acqua
• Sistemi di irrigazione agricola, distributori automatici, integrazione in macchinari tessili e apparecchiature mediche

Vantaggi

• Design semplice e ripetibile adatto alla produzione di massa
• Elevata forza magnetica e rapida risposta di commutazione
• Lunga vita operativa con bassa manutenzione
• Ampia gamma di tensioni e opzioni di personalizzazione OEM

Considerazioni di progetto

• La generazione di calore durante il funzionamento continuo richiede gestione termica
• Possibile ronzio udibile in funzionamento AC
• La forza magnetica dipende da tensione e frequenza di alimentazione
• La corretta selezione della tensione e del ciclo di servizio è fondamentale per evitare guasti prematuri

Manutenzione e risoluzione problemi

• Nessun azionamento: verificare alimentazione, cablaggio e resistenza della bobina
• Surriscaldamento: controllare tensione operativa, ciclo di servizio e raffreddamento
• Azionamento debole: ispezionare tensione di alimentazione, gioco dell'armatura e condizioni dello stantuffo
• Ronzio/rumore: controllare gli anelli di ombreggiatura, la calzata dello stantuffo e la stabilità del montaggio
• Funzionamento intermittente o bruciatura: verificare picchi di tensione, stato dell'isolamento e integrità delle connessioni

Scheda tecnica (dati chiave)
Brand: Weilong Technology
Model: WL8580
Rated Voltage: AC 110V, 230V
Rated Power (W): 1000–1500 W
Service Life: 100,000 cycles
Certifications: CE, RoHS, ISO9001
Material: Copper coil
Lead Wire Length: 200 mm
Install Style: TBD
Dimension Tolerance: +/- 0.1 mm
Waterproof: None
Insulation Class: F (155°C)
Hi-Pot Test: AC 600V 50/60Hz 1 s
DC Resistance: 134 Ω
Working Temperature: -10°C to 100°C
Duty Cycle: 1–100%
RoHS Compliance: Yes
Payment Terms: TT or LC at sight
Sample Order: Yes
Warranty: 1 year
MOQ: 1000 pcs
Supply Ability: 500,000 pcs/week
Delivery Time: 30 days
Port of Loading: Shenzhen

Specifiche tecniche

• Brand: Weilong Technology
• Model: WL8580
• Rated Voltage: AC 110V, 230V
• Rated Power: 1000–1500 W
• DC Resistance: 134 Ω
• Insulation Class: F (155°C)
• Hi-Pot: AC 600V 50/60Hz for 1 s
• Operating Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• Lead Wire Length: 200 mm
• Service Life: ~100,000 cycles
• Certifications: CE, RoHS, ISO9001
• MOQ: 1000 pcs
• Supply Ability: 500,000 pcs/week
• Warranty: 1 year
