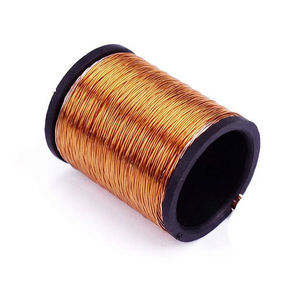

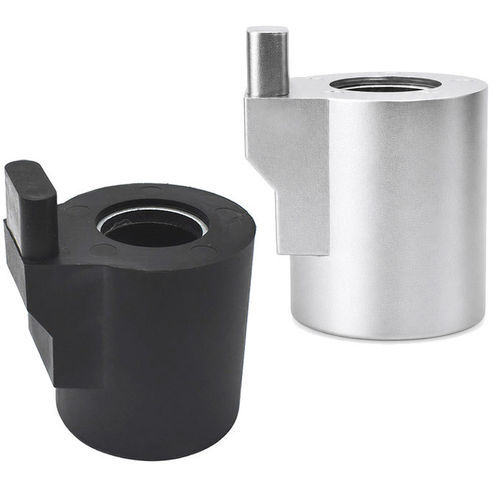

Bobina magnetica WL4751

elettromagneticadi isolamentoAC

Descrizione del prodotto
Una bobina per elettrovalvola trasforma l'energia elettrica in forza magnetica per azionare l'elettrovalvola. Quando l'avvolgimento è alimentato si genera un campo magnetico che muove l'ancora o il pistone della valvola per aprire, chiudere o regolare il flusso di liquidi e gas. Le bobine per elettrovalvole sono impiegate in sistemi pneumatici, idraulici, per acqua, gas, dispositivi medici, automotive e automazione industriale. Disponibili in versioni AC o DC con varie tensioni, potenze, classi di isolamento e gradi di protezione. Una selezione corretta assicura efficienza operativa, risposta rapida e lunga vita utile dell'assieme valvola.

Come funziona una bobina per elettrovalvola?

• La bobina è avvolta con filo di rame isolato attorno a un nucleo magnetico.
• Quando è alimentata, la corrente nell'avvolgimento crea un campo magnetico.
• Il campo magnetico attrae il pistone o l'ancora metallica, spostandone la posizione nel corpo valvola.
• Lo spostamento del pistone apre o chiude il passaggio del fluido o regola il flusso all'interno della valvola.
• Quando la tensione viene rimossa, il campo magnetico si annulla e una molla o una forza opposta riporta il pistone in posizione di riposo.

Fattori chiave di progettazione e prestazione

• Numero di spire dell'avvolgimento
• Diametro e qualità del filo di rame
• Tensione di alimentazione e livello di corrente
• Qualità dei materiali magnetici e progettazione del circuito magnetico
• Progettazione dell'intervallo d'aria
• Temperatura di esercizio e condizioni ambientali
• Classe di isolamento e livello di protezione

Caratteristiche di base
Le bobine industriali per elettrovalvole sono attuatori elettromagnetici progettati per controllare il funzionamento delle valvole tramite segnali elettrici. Sono prodotte in versioni AC e DC con varie tensioni nominali, opzioni di potenza, classi di isolamento e protezioni. Caratteristiche tipiche: forza magnetica stabile, risposta rapida, basso consumo e elevata durata. Le bobine utilizzano filo di rame, tecniche di avvolgimento di precisione e controllo qualità rigoroso. Sono disponibili progetti personalizzati per adattarsi al diametro del tubo valvola, all'ambiente operativo e ai requisiti di prestazione.

Scheda tecnica (tabella)
Brand: Weilong Technology
Model Number: WL4751
Rated Voltage: DC or AC available
Rated Power (W): Custom
Service Life: 100 Thousand Times
Certification: CE, RoHS, ISO9001
Material: Copper Coil
Lead Wire Length (mm): 200
Install Style: TBD
Tolerance of Dimension: +/- 0.1 MM
Water-proof: None
Insulation Class: F (155 Degree)
Hi-Pot Test: AC 600V 50/60Hz 1 s
DC Resistance: 134 Ω
Working Temperature: -10°C - 100°C
Duty Cycle: 1-100%
Materials (compliance): RoHS Compliance
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 500000 pcs per Week
Delivery Time: 30 Days
Port of Loading: shenzhen

Breve descrizione
La bobina per elettrovalvola è il componente elettromagnetico montato attorno al tubo della valvola; quando è alimentata genera forza magnetica che muove un pistone interno e consente l'apertura, la chiusura o la regolazione dei passaggi del fluido. Le bobine industriali sono progettate per funzionamento continuo e possono essere personalizzate in tensione AC/DC, potenze e dimensioni fisiche.

Applicazioni industriali
Utilizzata in automazione industriale (cilindri pneumatici, robot, macchine di produzione), apparecchiature idrauliche (macchine movimento terra, presse a iniezione), impianti di trattamento acque e sistemi di controllo fluidi, dispositivi medicali (concentratori di ossigeno, apparecchiature diagnostiche e di laboratorio) e sistemi automobilistici (alimentazione, trasmissione, frenata, controllo emissioni).

Vantaggi / Svantaggi

• Vantaggi: risposta rapida, controllo elettrico semplice, ingombro ridotto, commutazione affidabile, possibilità di personalizzazione (tensione, dimensioni, potenza, protezione ambientale).
• Svantaggi: rischio di surriscaldamento se il progetto termico è inadeguato; richiede corretta corrispondenza della tensione; generalmente fornisce controllo on/off piuttosto che controllo proporzionale preciso senza elettronica aggiuntiva.

Risoluzione dei problemi - problemi comuni

• Bobina non funzionante: verificare tensione di alimentazione, cablaggio e continuità dell'avvolgimento.
• Forza magnetica debole: controllare livello di tensione, specifica della bobina, elementi magnetici e intervallo d'aria.
• Surriscaldamento: può essere causato da sovratensione, funzionamento continuo oltre il duty cycle o scarsa dissipazione termica.
• Funzionamento lento della valvola: possibile attrito meccanico, contaminazione o forza elettromagnetica insufficiente.
• Guasti da cortocircuito: danni all'isolamento, infiltrazione di umidità o temperature elevate possono provocare cortocircuiti.

Caratteristiche tecniche / specifiche

• Brand: Weilong Technology
• Model: WL4751
• Tensione nominale: DC o AC (varie opzioni)
• Potenza nominale: personalizzata (per applicazione)
• Resistenza DC: 134 Ω
• Durata: ~100.000 cicli
• Classe di isolamento: F (fino a 155°C)
• Intervallo di temperatura di lavoro: -10°C a 100°C
• Ciclo di servizio: 1–100%
• Lunghezza del filo: 200 mm
• Tolleranza dimensionale: ±0,1 mm
• Grado di impermeabilità: nessuno (standard)
• Test Hi-Pot: AC 600V 50/60Hz, 1 s
• Certificazioni: CE, RoHS, ISO9001
• Materiali: bobina in rame; conforme RoHS
• MOQ: 1000 pz; Capacità di fornitura: 500000 pz/settimana
• Tempi di consegna tipici: 30 giorni; Porto di carico: Shenzhen
• Termini di pagamento: TT o LC a vista; Garanzia: 1 anno
