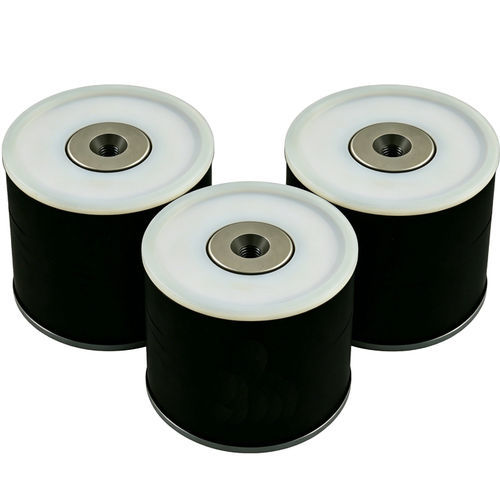

Bobina elettromagnetica WL8580

230 VACper solenoide

Panoramica del prodotto
La bobbin coil AC WL8580 è una bobina elettromagnetica avvolta con precisione, progettata per elettrovalvole e attuatori in corrente alternata. Realizzata con avvolgimento in rame e isolamento di classe F, garantisce forza magnetica stabile e prestazioni di commutazione prevedibili. Disponibile in più tensioni e opzioni personalizzabili per integrazione OEM in ambiente industriale.

Caratteristiche del prodotto

• Avvolgimento in rame ad alta precisione per conversione elettromagnetica efficiente.
• Isolamento di classe F (155°C) per elevata tolleranza termica.
• Forza magnetica uniforme ottimizzata per elettrovalvole e attuatori.
• Più tensioni e design personalizzabili per integrazione OEM.
• Cavi di uscita e tolleranze dimensionali adatti all'assemblaggio in linea.

Scheda tecnica
Brand: Weilong Technology
Model Number: WL8580
Rated Voltage: AC 110V, 230V
Rated Power (W): 1000–1500 W
Service Life: 100,000 cycles
Certification: CE, RoHS, ISO9001
Material: Copper coil
Lead Wire Length (mm): 200
Install Style: TBD
Tolerance of Dimension: +/- 0.1 mm
Water-proof: None
Insulation Class: F (155°C)
Hi-Pot Test: AC 600V 50/60Hz 1 s
DC Resistance: 134 Ω
Working Temperature: -10°C to 100°C
Duty Cycle: 1–100%
Materials: RoHS Compliance
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 500,000 pcs per week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Come funziona una bobbin coil (AC)?

• Si applica corrente alternata all'avvolgimento della bobina.
• La corrente nel filo di rame genera un campo magnetico.
• Il campo magnetico attrae il pistone o l'armatura ferromagnetica.
• Il movimento meccanico del pistone genera l'attuazione.
• Quando l'alimentazione viene tolta, una molla riporta il pistone alla posizione iniziale.
• Nei sistemi AC si usano spesso anelli di ombreggiatura per mantenere l'attrazione nei passaggi per lo zero della corrente.

Caratteristiche principali della bobbin coil AC

• Progettazione dell'elettromagnete robusta con forza magnetica uniforme.
• Conversione elettromagnetica efficiente e sistema di isolamento affidabile.
• Risposta rapida e prestazioni di commutazione durature.
• Ingombro ridotto per il montaggio all'interno di valvole e attuatori.
• Disponibile in più tensioni e varianti OEM.

Applicazioni industriali

• Elettrovalvole per la regolazione di liquidi e gas in impianti pneumatici e idraulici.
• Attuatori e relè nei sistemi di controllo e automazione industriale.
• Controllo di valvole e serrande HVAC.
• Sistemi di trattamento acque e valvole di processo automatizzate.
• Sistemi di irrigazione agricola, distributori automatici, dispositivi medicali, imballaggio e movimentazione materiali.

Vantaggi e svantaggi
Vantaggi

• Design semplice e riparabile adatto alla produzione in serie.
• Costo contenuto e possibilità di personalizzazione OEM.
• Elevata forza magnetica per unità di volume per un attuazione affidabile.
• Lunga durata operativa entro i cicli specificati.
• Bassa manutenzione e rapida risposta di commutazione.

Svantaggi

• Generazione di calore in funzionamento continuo che richiede gestione termica.
• Possibile ronzio udibile in funzionamento AC.
• La forza magnetica è sensibile alle fluttuazioni di tensione di alimentazione.
• Consumo energetico superiore rispetto ad alcune bobine in corrente continua.
• Prestazioni compromesse a temperature estreme o con tensione errata.

Guida alla risoluzione dei problemi (selezione)

• Senza alimentazione: verificare la sorgente, i collegamenti e misurare la resistenza della bobina.
• Surriscaldamento: controllare tensione di esercizio, ciclo di servizio, raffreddamento e cortocircuiti nell'avvolgimento.
• Attuazione debole: verificare alimentazione, posizione dell'armatura, gap e usura delle parti magnetiche.
• Ronzio/rumore: ispezionare anelli di ombreggiatura, adattamento del pistone e stabilità del montaggio.
• Bruciatura della bobina: controllare sovratensioni, stato dell'isolamento e assorbimento di corrente.
• Funzionamento intermittente: ispezionare terminali, collegamenti e stabilità dell'alimentazione.

Specifiche tecniche

• Brand: Weilong Technology
• Model Number: WL8580
• Rated Voltage: AC 110V, 230V
• Rated Power: 1000–1500 W
• Service Life: 100,000 cycles
• Certifications: CE, RoHS, ISO9001
• Material: Copper coil
• Lead Wire Length: 200 mm
• Tolerance of Dimension: +/- 0.1 mm
• Insulation Class: F (155°C)
• Hi-Pot Test: AC 600V 50/60Hz 1 s
• DC Resistance: 134 Ω
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• MOQ: 1000 pcs
• Supply Ability: 500,000 pcs per week
• Delivery Time: 30 days
