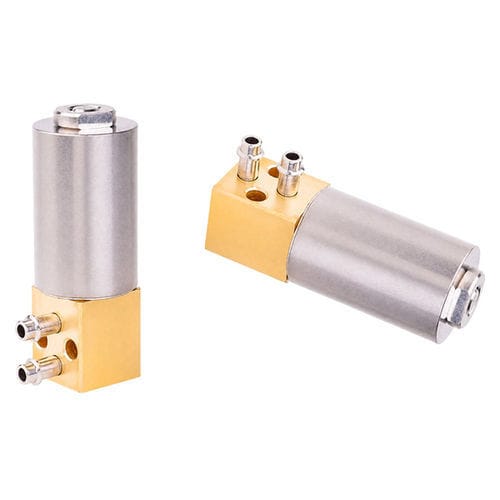

Elettrovalvola a comando diretto WL1745

a 2 vieariaper aria compressa

Panoramica del prodotto
La valvola proporzionale ad aria WL1745 di Weilong converte un segnale elettrico in una variazione continua di pressione o portata d'aria. Progettata per un controllo proporzionale preciso mediante attuazione elettromagnetica, è indicata per automazione, dispositivi medici, robotica, confezionamento e produzione di precisione dove l'uscita pneumatica controllata migliora stabilità ed efficienza dei processi.

Caratteristiche principali e opzioni OEM

• Controllo proporzionale continuo tramite ingressi standard (0–10 V, 4–20 mA, PWM).
• Attuatore elettromagnetico per posizionamento preciso dello stantuffo/otturatore e regolazione fluida.
• Ingombro compatto, risposta rapida, elevata ripetibilità e lunga durata operativa.
• Personalizzazioni OEM: selezione tensione, intervalli di pressione, connettori elettrici, opzioni di montaggio e interfacce di comunicazione.

Applicazioni

• Automazione industriale: controllo velocità attuatori, posizionamento cilindri.
• Dispositivi medici: ventilatori, sistemi di anestesia e fornitura di ossigeno che richiedono pressione stabile.
• Robotica: pinze pneumatiche, controllo della forza e sistemi di manipolazione delicata.
• Macchine per confezionamento: pressione di sigillatura, dosaggio/riempimento ed etichettatura.
• Produzione sensibile alla contaminazione: semiconduttori, laboratori e assemblaggio di precisione.
• Altro: tessile, stampa, lavorazione alimentare, taglio laser, camere di prova e trasporto pneumatico.

Vantaggi

• Controllo continuo e preciso di pressione e portata.
• Risposta rapida ed eccellente ripetibilità per sistemi a controllo chiuso.
• Riduzione del consumo di aria compressa e miglioramento dell'efficienza energetica.
• Minori urti meccanici e maggiore durata dei componenti a valle.
• Design compatto che facilita l'integrazione con PLC e sistemi di automazione.

Funzionamento
Il controllore applica tensione, corrente o segnale PWM alla bobina della valvola; il campo magnetico muove l'armatura/pistone e modifica la posizione del tiro o dell'otturatore, variando l'apertura del passaggio dell'aria. Alcuni modelli includono sensori integrati e retroazione in anello chiuso per regolare continuamente la pressione di uscita in presenza di variazioni di carico.

Manutenzione e risoluzione dei problemi

• Nessuna reazione: verificare alimentazione, integrità del segnale di controllo e connessioni elettriche.
• Pressione instabile: ispezionare l'alimentazione dell'aria compressa per contaminazione, umidità, bassa pressione, filtri ostruiti e perdite.
• Risposta lenta: verificare contaminazione, usura o parametri del controllore non corretti; pulire e calibrare se necessario.
• Surriscaldamento: confermare la tensione corretta della bobina, evitare sovraccarichi continui e garantire ventilazione.
• Manutenzione raccomandata: sostituzione regolare dei filtri, calibrazione periodica, verifiche elettriche e controllo delle perdite.

Scheda tecnica
Brand: Weilong
Model: WL1745
Rated voltage: DC12V or 24V
Rated power: 2 W
Work mode: Air proportional control valve
Working pressure: 0.2 MPa
Air-flow rate: 0–0.5 L/min
Reset time: 1 s ON / 1 s OFF (typical)
Service life: ~200,000 cycles
Certifications: CE, RoHS, ISO9001
Material: superior magnet iron
Lead wire length: 200 mm
Mounting: screw installation
Dimensional tolerance: ±0.1 mm
Waterproof: none (not IP rated)
Insulation class: B; Hi-Pot: AC 600V 50/60Hz 2s
Non-excitation holding force: 0
Operating temperature: -10°C to 100°C
Duty cycle: 1–100%
Sample order: available
Warranty: 1 year
MOQ: 1000 pcs
Supply ability: 5000 pcs/week
Typical lead time: 30 days
Port of loading: Shenzhen

Specifiche tecniche

• Brand: Weilong
• Model designation: WL1745
• Rated voltages: DC 12 V or 24 V
• Rated power: 2 W
• Working pressure: 0.2 MPa
• Air flow capacity: up to 0.5 L/min
• Response/reset timing: 1 s ON / 1 s OFF
• Service life: approx. 200,000 cycles
• Operating temperature range: -10°C to 100°C
• Insulation class: B; Hi-Pot test: AC 600V 50/60Hz 2s
• Duty cycle: 1–100%
• Lead wire length: 200 mm; mounting: screw
• Certifications: CE, RoHS, ISO9001
• MOQ & supply: 1000 pcs MOQ; 5,000 pcs/week production capacity
