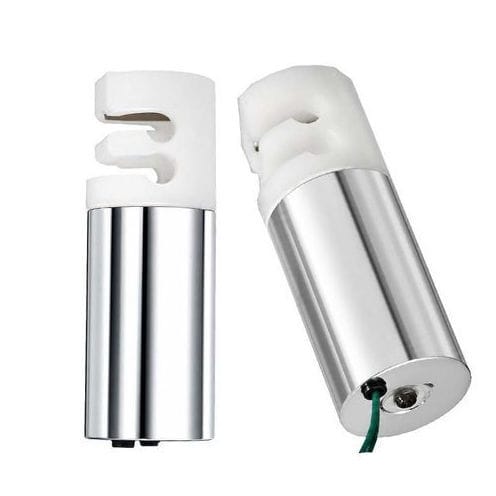

Valvola a manicotto WL 3050

elettricacon attuatore elettricodi regolazione

Panoramica
La valvola a pizzico doppia WL3050 è una valvola di controllo per tubi che regola il flusso di liquido o aria comprimendo meccanicamente un tubo flessibile. Il fluido non entra in contatto con il meccanismo della valvola, garantendo un funzionamento privo di contaminazioni. Il design compatto e la tenuta stabile la rendono adatta per applicazioni mediche, di laboratorio, farmaceutiche, chimiche e di automazione industriale.

Come funziona

• Inserire il tubo all'interno del corpo valvola in modo che il mezzo scorra solo all'interno del tubo.
• Quando l'attuatore è alimentato, le leve di pizzico comprimono il tubo su entrambi i lati per sigillare e interrompere il flusso.
• Quando l'alimentazione viene rimossa, il tubo si rilascia e ritorna in forma, consentendo la ripresa del flusso.
• Il design a doppio pizzico aumenta la forza di tenuta, riduce la deformazione del tubo e fornisce un controllo del flusso più stabile rispetto alle soluzioni a singolo lato.

Caratteristiche principali

• Nessun contatto tra il fluido e il meccanismo della valvola (il fluido contatta solo la tubazione).
• Manutenzione semplice e sostituzione rapida del tubo.
• Basso volume morto e ottima tenuta.
• Ingombro di installazione compatto e lunga durata.
• Compatibile con diversi materiali di tubazione: silicone, PVC, PTFE e tubazioni medicali.
• Opzioni standard e personalizzabili per tensione, corsa, forza e montaggio.

Applicazioni

• Dispositivi medici: analizzatori del sangue, apparecchiature per dialisi, strumenti diagnostici, sistemi di infusione, automazione di laboratorio.
• Apparecchiature di laboratorio: sistemi di campionamento, strumenti di analisi chimica, banchi di prova.
• Sistemi farmaceutici: trasferimento igienico dei liquidi con tubazioni monouso.
• Processamento alimentare e bevande: riempimento e movimentazione igienica.
• Processi chimici: gestione di mezzi aggressivi selezionando tubazioni compatibili.
• Automazione industriale: dosaggio controllato, erogazione, riempimento e gestione dei liquidi in produzione automatizzata.

Vantaggi e limitazioni

• Vantaggi: funzionamento senza contaminazione dalle parti interne della valvola, facile manutenzione, elevata compatibilità chimica, lunga vita in cicli, ingombro ridotto, minor rischio di perdite.
• Limitazioni: la tubazione è un componente soggetto a usura che richiede sostituzioni periodiche; tolleranza a pressioni elevate inferiore rispetto alle valvole metalliche; capacità di flusso determinata dal diametro interno della tubazione; alcune applicazioni OEM possono richiedere personalizzazioni.

Scheda tecnica (parametri chiave)

• Brand: Weilong
• Model Number: WL3050
• Rated Voltage (V): DC 12V or 24V
• Rated Power (W): 4 W
• Work Mode: Air or liquid control valve
• Working Pressure (MPa): 0.1 MPa
• Air Flow Rate: 0–0.5 L/min
• Reset Time(s): 1 s ON, 1 s OFF
• Service Life: ~200,000 cycles
• Certification: CE, ROHS, ISO9001
• Pipe Gate: Outside dia. 8 mm, inside dia. 6 mm
• Type: Single tube, normally open
• Install Style: Screw
• Dimension Tolerance: ±0.1 mm
• Water-proof: None
• Insulation Class: B
• Hi-Pot Test: AC 600 V 50/60 Hz 2 s
• Non-excitation Holding Force: 0
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• Thread Depth: /
• Payment Term: TT or LC at sight
• Sample Order: Yes
• Warranty: 1 year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 days
• Port of Loading: Shenzhen

Risoluzione dei problemi (livello alto)

• La valvola non si chiude: verificare la forza di pizzico, la dimensione/durezza del tubo, la tensione e l'alimentazione dell'attuatore.
• Perdita dopo la chiusura: ispezionare il tubo per deformazioni o invecchiamento; regolare la posizione della valvola; ridurre la pressione del sistema se necessario.
• Risposta lenta: verificare la tensione di alimentazione, ridurre l'attrito meccanico e ottimizzare attuatore/molla.
• Surriscaldamento: confermare il ciclo di lavoro, ridurre il tempo di mantenimento continuo o migliorare la dissipazione del calore.
• Breve durata del tubo: ottimizzare la forza di pizzico, selezionare tubi più resistenti ed eseguire test di ciclo.

Specifiche tecniche

• Brand: Weilong
• Model: WL3050
• Voltage: DC 12V or 24V
• Power: 4 W
• Operating media: air or liquid (via tubing)
• Working pressure: 0.1 MPa
• Tube bore: outside 8 mm / inside 6 mm
• Service life: ~200,000 cycles
• Certifications: CE, ROHS, ISO9001
• Temperature range: -10°C to 100°C
• Warranty: 1 year
• MOQ & supply: min order 1000 pcs; capacity ~5000 pcs/week
