Elettrovalvola a comando diretto WL1227

ariaper acquaper gas

Panoramica del prodotto

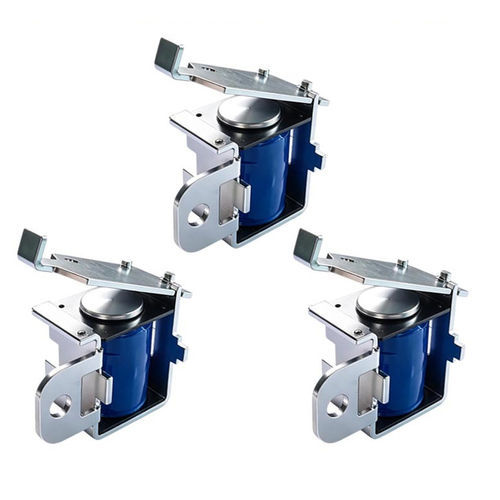

Il solenoide a lamella WL1227 è un attuatore elettromagnetico compatto progettato per convertire il segnale elettrico in un movimento di lamella preciso, controllando aria, liquidi o piccoli posizionamenti meccanici. È adatto all'integrazione in macchine che richiedono risposta rapida e ingombro ridotto.

Componenti principali e funzionamento

• Bobina elettromagnetica e avvolgimento: generano il campo magnetico quando alimentati.
• Nucleo in ferro e armatura: parti magnetiche che trasformano il campo in movimento.
• Molla di richiamo: riporta la lamella in posizione di riposo quando non alimentata.
• Meccanismo a lamella: converte lo spostamento dell'armatura in apertura/chiusura o posizionamento.
• Scocca e fissaggio: corpo in acciaio al carbonio zincato con opzioni di fissaggio a vite regolabile per installazioni compatte.

Fasi operative

• Attivazione: tensione DC (3–48 V) applicata alla bobina genera corrente nell'avvolgimento.
• Forza magnetica: il campo attira l'armatura verso il nucleo.
• Attuazione della lamella: il movimento dell'armatura aziona la lamella per controllare la funzione richiesta.
• Funzione di controllo: regola il flusso d'aria, il flusso di liquido, lo scarico di pressione o il posizionamento meccanico a seconda dell'applicazione.
• Ritorno: quando l'alimentazione viene rimossa, la molla riporta la lamella in posizione; il progetto garantisce un'azione rapida e ripetibile.

Caratteristiche principali
Ingombro ridotto, risposta rapida (~50 ms di reset), gamma di potenza selezionabile (5–33 W), tensione e montaggio personalizzabili. Adatto per funzionamento continuo o intermittente in base alla specifica. Scocca in acciaio al carbonio con rivestimento zincato.

Applicazioni tipiche

• Macchine da stampa: controllo dell'inchiostro, alimentazione carta, valvole d'aria e sistemi di posizionamento.
• Dispositivi medici: controllo dei fluidi in strumenti diagnostici e apparecchiature di laboratorio.
• Automazione industriale: commutazione, bloccaggio e posizionamento a piccolo movimento nelle apparecchiature automatizzate.
• Controlli pneumatici e fluidici: controllo preciso dei flussi d'aria, gas e liquidi.
• Attuazione compatta per dispositivi OEM e apparecchiature smart.

Vantaggi e svantaggi

• Vantaggi: dimensioni ridotte, commutazione rapida e precisa, minore consumo rispetto agli attuatori di grandi dimensioni, opzioni di personalizzazione per OEM.
• Limitazioni: forza assoluta inferiore rispetto agli attuatori maggiori, rischio di surriscaldamento se utilizzato oltre il ciclo nominale, usura meccanica con cicli molto elevati senza manutenzione adeguata.

Risoluzione dei problemi (problemi comuni e soluzioni)

• Non funziona: verificare la tensione di alimentazione, misurare la resistenza della bobina e controllare i collegamenti elettrici.
• Forza debole: confermare la tensione nominale, ridurre l'attrito meccanico o considerare un modello con forza maggiore.
• Surriscaldamento: controllare il ciclo di lavoro ed evitare funzionamento continuo oltre le specifiche; migliorare la dissipazione termica se necessario.
• Risposta lenta: ispezionare eventuali ostruzioni meccaniche, verificare la molla e ridurre il sovraccarico.

Scheda tecnica
Brand: Weilong Technology
Model Number: WL1227
Rated Voltage (V): DC 3–48V
Rated Power (W): 5–33W
Work Model: Flapper Type Design
Holding Force (N): 300 Gf
Stroke (mm): 0 MM
Reset Time(s): 50 Ms
Service Life: 300 Thousand Times
Certification: CE, RoHS, ISO9001
Material: Carbon Steel Housing with Zinc-Plated Coating
Lead Wire Length (mm): 200
Install Style: Adjustable Screw
Tolerance of Dimension: ± 0.1 MM
Water-proof: None
Insulation Class: F 155 Cel. Degree
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C-100°C
Duty Cycle: 1-100%
Thread Depth (mm): /
Payment Term: TT, or LC at Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 500 pcs
Supply Ability: 5000 pcs per Week
Delivery Time: 30 Days
Port of Loading: shenzhen

Specifiche tecniche

• Brand: Weilong Technology
• Model: WL1227
• Intervallo di tensione: DC 3–48 V (personalizzabile)
• Intervallo di potenza: 5–33 W
• Tempo di risposta / reset: ~50 ms
• Forza di tenuta: ~300 gf (forza di tenuta senza eccitazione 0)
• Corsa: 0 mm (azione tipo lamella)
• Durata: ~300.000 cicli (tipico)
• Materiale/scocca: acciaio al carbonio con rivestimento zincato
• Lunghezza dei cavi: 200 mm
• Tipo di montaggio: fissaggio con vite regolabile
• Temperatura di esercizio: -10 °C a 100 °C
• Ciclo di servizio: 1–100% (dipendente dal progetto)
• Classe di isolamento: F (155 °C)
• Hi-Pot: AC 600 V, 2 s
• MOQ / fornitura: MOQ 500 pcs; capacità ~5000 pcs/settimana
• Garanzia: 1 anno
