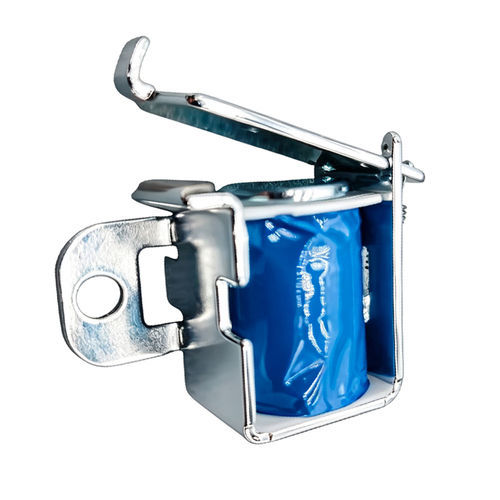

Elettrovalvola NC WL0725

per acquaper gasaria

Panoramica del prodotto
Una valvola solenoide tipo flapper è una valvola di controllo magnetica che utilizza un solenoide elettromagnetico per azionare un meccanismo flessibile a flap che apre o chiude il passaggio del fluido per aria, inchiostro, gas o liquido. È progettata per applicazioni che richiedono commutazioni ad alta frequenza, risposta rapida, dimensioni compatte, basso consumo e funzionamento affidabile. Progettazioni personalizzate consentono di regolare tensione, forza, corsa, capacità di tenuta e durata per soddisfare specifici requisiti OEM o industriali.

Come funziona

• Attivazione elettrica: la tensione applicata alla bobina genera un campo magnetico.
• Movimento magnetico: la forza magnetica attira il pistone/armatura interno per generare movimento meccanico.
• Apertura/chiusura del flap: il movimento aziona il flap per aprire o chiudere il percorso di flusso.
• Controllo del flusso e ripristino: quando alimentata la valvola consente il flusso; a riposo una molla o un ritorno elastico riporta il flap.

Principali benefici e risultati

• Risposta rapida (commutazione a livello di millisecondi)
• Funzionamento silenzioso
• Commutazione ripetibile e affidabile
• Ingombro compatto adatto ad installazioni con spazi ridotti
• Lunga vita utile con corretta selezione e manutenzione

Caratteristiche

• Design compatto ottimizzato per funzionamento frequente
• Tempo di risposta rapido e controllo preciso del flusso
• Prestazioni di commutazione affidabili con buona ripetibilità
• Basso consumo con opzioni per diverse tensioni e configurazioni di bobina
• Personalizzabile: tensioni, corsa, materiali di tenuta e taratura della vita utile per esigenze OEM

Applicazioni tipiche

• Industria della stampa: erogazione inchiostro, controllo testine di stampa, sistemi di pulizia che richiedono commutazioni rapide e precise
• Apparecchiature medicali e di laboratorio: valvole miniaturizzate per il controllo di fluidi e gas
• Automazione industriale: controllo pneumatico, dosaggio, movimentazione materiali e sistemi di controllo di precisione
• Macchine di imballaggio: riempimento, sigillatura e dosaggio che richiedono attuazione rapida
• Sistemi robotici: valvole compatte per controllo preciso del movimento e dei processi

Vantaggi e svantaggi (sintesi)

• Vantaggi: commutazione rapida, dimensioni ridotte, controllo elettronico ON/OFF semplice, elevata affidabilità, facile manutenzione, adatta a operazioni frequenti.
• Svantaggi: capacità di pressione inferiore rispetto ad alcune valvole industriali, prestazioni dipendenti dal progetto di tenuta, richiede controllo di tensione appropriato, può necessitare sviluppo personalizzato per applicazioni speciali.

Risoluzione problemi (problemi comuni e rimedi)

• Valvola non funzionante: verificare tensione di alimentazione, continuità/resistenza della bobina, cablaggio e connessioni.
• Scarso controllo del flusso: controllare ostruzioni, verificare la corretta selezione della valvola e lo stato delle guarnizioni, pulire la valvola e verificare la pressione di lavoro.
• Surriscaldamento: confermare il ciclo di servizio e la tensione, controllare la dissipazione del calore e rivedere il progetto termico.
• Perdite: ispezionare/sostituire flap e guarnizioni, migliorare la precisione di assemblaggio e i materiali di tenuta.

Specifiche tecniche

• Marca: Weilong Technology
• Numero modello: WL0725
• Tensione nominale (V): CC 3–48V
• Potenza nominale (W): 3-6 W
• Modalità di lavoro: progettazione tipo flapper
• Forza di tenuta (N): 50 Gf
• Corsa (mm): 19,7 mm
• Tempo di reset: 50 ms
• Durata: 300.000 cicli
• Certificazione: CE, RoHS, ISO9001
• Materiale: corpo in acciaio al carbonio con rivestimento zincato
• Lunghezza cavi (mm): 200
• Stile di installazione: vite regolabile
• Tolleranza dimensionale: ±0,1 mm
• Impermeabilità: nessuna
• Classe di isolamento: F (155 °C)
• Test Hi-Pot: AC 600V 50/60Hz 2s
• Forza di tenuta senza eccitazione: 0
• Temperatura di lavoro: -10 °C - 100 °C
• Ciclo di servizio: 1-100%
• Termini di pagamento: TT o LC a vista
• Ordine campione: sì
• Garanzia: 1 anno
• MOQ: 500 pz
• Capacità di fornitura: 5000 pz a settimana
• Tempo di consegna: 30 giorni
• Porto di carico: Shenzhen
