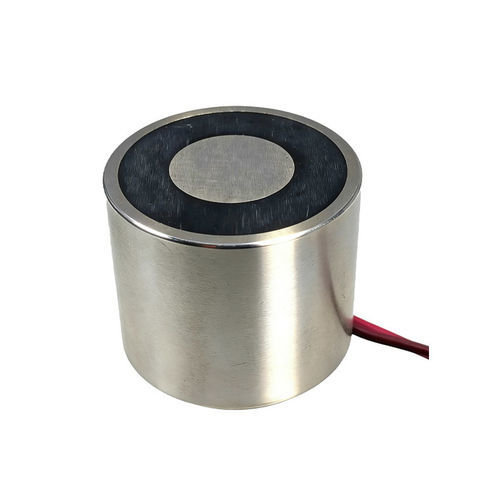

Magnete permanente di sollevamento bistabile WL3529

per movimentazioneelettromagnetico

Panoramica
Elettromagnete a scatto (bistabile / assistito da magnete permanente) che mantiene la forza di tenuta senza alimentazione continua. Il WL3529 combina un magnete permanente e una bobina elettromagnetica: l'energia viene consumata solo durante il cambio di stato (energise-to-release). Progettato per sistemi industriali compatti e dispositivi alimentati a batteria che richiedono basso consumo in standby e tenuta affidabile.

Vantaggi

• Basso consumo energetico: alimentazione necessaria solo durante gli impulsi di commutazione.
• Mantiene la forza di tenuta in caso di interruzione di alimentazione, migliorando la sicurezza nelle applicazioni critiche.
• Minore riscaldamento della bobina e maggiore durata grazie all'attivazione intermittente.
• Costruzione compatta Ø35 x H29 mm per installazioni integrate.
• Commutazione rapida e ripetibile se pilotata con circuito di inversione di polarità adeguato.

Problemi / considerazioni

• Richiede elettronica di controllo con inversione di polarità o pilotaggio bidirezionale, aumentando la complessità di progetto.
• Bilanciamento magnetico e tolleranze meccaniche devono essere progettati per garantire la forza di tenuta.
• Il costo iniziale può essere superiore rispetto agli elettromagneti semplici a causa dei magneti permanenti e dei driver richiesti.
• Tensione inversa errata o impulsi di pilotaggio inadeguati possono impedire il rilascio; rispettare curve forza/tensione e specifiche del driver.

Applicazioni
Usi industriali tipici del WL3529:

• Automazione industriale, attuatori controllati da PLC e sistemi di controllo intelligenti
• Blocchi di sicurezza, interblocchi e chiusure di accesso
• Quadri di distribuzione e apparecchiature alimentate a batteria
• Robotica e dispositivi di fissaggio in produzione automatizzata
• Apparecchiature mediche, distributori automatici e componenti per trasporti
• Dispositivi embedded che richiedono compattezza e basso consumo in stand-by

Come selezionare un elettromagnete a scatto
Passaggi e controlli chiave:

• Determinare la forza di tenuta richiesta (N): considerare massa dell'oggetto, fattore di sicurezza (tipicamente 2–3×), condizione della superficie e gioco (qualsiasi gioco riduce la forza).
• Verificare tensione e metodo di controllo: tensioni comuni 6 VDC, 12 VDC, 24 VDC; confermare design a bobina singola o doppia e necessità di inversione di polarità. Assicurare compatibilità con il driver (impulsi e inversione).
• Considerare ciclo operativo e frequenza di commutazione: stimare cicli e durata dell'impulso (ms); per frequenze elevate, adeguare progettazione bobina e gestione termica.
• Controllare dimensioni meccaniche e montaggio: Ø35 x H29 mm, filettatura M5 x H19, orientamento del cavo e opzioni connettore.
• Valutare resistenza ambientale: temperature operative, umidità, polvere/olio e livello IP richiesto; i magneti permanenti possono degradarsi ad alte temperature.
• Valutare sicurezza e affidabilità: dati di ciclo vita (>500,000 cicli), classe di isolamento B, prova hi-pot AC 750 V/2 s e certificazioni (CE/ROHS).
• Richiedere opzioni di personalizzazione: forza, tensione, impermeabilizzazione, varianti di montaggio, lunghezza cavo e connettori.

Scheda tecnica (WL3529 Permanent Electromagnet Products Data Sheet)
Nome prodotto: Permanent Electromagnet
Classe isolamento: B
Modello: WL-3529-24V
Test Hi-Pot: AC 750V / 2S
Dimensioni: Ø35 x H29 mm
Durata servizio: >500,000 cicli
Forza: 30 kg / 300 N
Tempi di consegna: 3–5 giorni se in stock
Tensione: DC 12V / 24V (varianti 6V possibili)
Ordine campione: Accettato
Potenza: 28 W (impulso)
MOQ: 2 pcs
Ciclo di lavoro: 10%
Garanzia: 2 anni
Conduttore: uscita bordo inferiore 25 cm (personalizzabile)
Origine: Dongguan, Guangdong, Cina
Modalità d'azione: Energise to release (richiede inversione di polarità)
Finitura: Elettroplaccatura (rivestimento zinco)
Filetto installazione: M5 x H19
Materiale: acciaio e filo smaltato
Peso netto: 168 g
Certificati: CE / ROHS

WL3529 Elettromagnete a scatto - Lista di controllo selezione (rapida)

• Forza di tenuta richiesta
• Tipo di controllo e tensione
• Frequenza di commutazione e ciclo di lavoro
• Dimensioni di installazione e montaggio
• Condizioni ambientali
• Requisiti di sicurezza e rapporti di prova
• Capacità di personalizzazione

FAQ (selezionate)

• Cos'è un elettromagnete a scatto? — Un dispositivo bistabile che mantiene la posizione senza alimentazione continua grazie a un magnete permanente combinato con una bobina.
• In cosa differisce da un elettromagnete normale? — Un elettromagnete normale richiede alimentazione continua per mantenere la tenuta; il tipo a scatto la mantiene senza alimentazione.
• Serve polarità opposta per rilasciare? — Sì, normalmente si usa inversione di polarità/corrente per cambiare stato.
• Quali opzioni di tensione esistono? — Tipiche: 6 VDC, 12 VDC, 24 VDC; tensioni personalizzate possibili.
• Può essere usato per commutazioni ad alta frequenza? — Sì, se la progettazione della bobina e la gestione termica sono adeguate.

Specifiche tecniche

• Modello / Serie: WL3529
• Tipo prodotto: elettromagnete a scatto (permanente)
• Dimensioni: Ø35 x H29 mm
• Forza di tenuta: 30 kg (300 N)
• Opzioni di tensione: DC 12V / 24V (varianti 6V possibili)
• Potenza (impulso): 28 W
• Ciclo di servizio: 10%
• Modalità d'azione: Energise to release (inversione di polarità richiesta)
• Conduttore: uscita bordo inferiore 25 cm (personalizzabile)
• Filetto di installazione: M5 x H19
• Materiale: acciaio e filo smaltato
• Peso netto: 168 g
• Classe isolamento: B
• Test Hi-Pot: AC 750 V / 2 s
• Durata servizio: >500,000 cicli
• Finitura superficiale: Elettroplaccatura (rivestimento zinco)
• Origine: Dongguan, Guangdong, Cina
• Garanzia: 2 anni
• Certificati: CE, ROHS
• MOQ: 2 pcs
