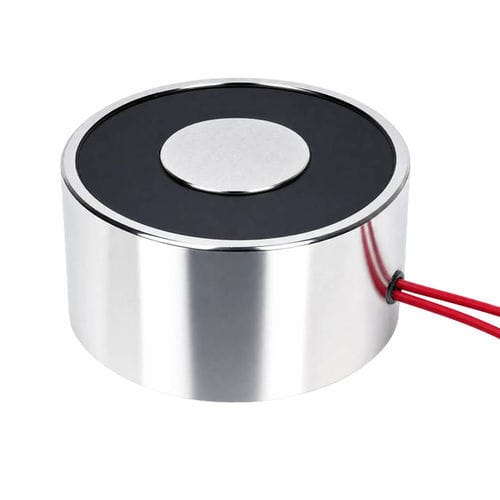

Magnete di sollevamento elettropermanente a commutazione elettrica WL8245

monostabileper lamiere in acciaioper lamiera

Sommario del prodotto
WL8245 è un elettromagnete di tenuta permanente che combina magneti permanenti e una bobina commutabile. Mantiene il carico senza alimentazione continua e consuma energia solo durante la commutazione (eccitare per rilasciare). Adatto ad automazione industriale, fissaggi e movimentazione in cui sono richieste efficienza energetica e ritenuta failsafe.

Caratteristiche principali

• Forza di tenuta elevata (~1900 N)
• Nessun consumo durante il mantenimento; energia solo durante l'impulso di commutazione (43 W nominali)
• Tensioni disponibili: DC 12V e DC 24V
• Dimensioni compatte (Ø82 × H45 mm) e fissaggio filettato (M5 × H19)
• Costruzione durevole con superficie elettroplaccata (zinco)
• Vita utile >500.000 cicli; classe d'isolamento B; Hi-Pot AC750V/2S

Panoramica del prodotto
WL8245 integra magneti permanenti e bobina elettromagnetica per fornire ritenzione affidabile anche in assenza di alimentazione. Applicazioni tipiche: bloccaggi CNC, pinze robotiche, sollevamento/ritenzione nella movimentazione dei materiali, attrezzature di saldatura e dispositivi di sicurezza o frenata failsafe.

Video prodotto industriale
È disponibile un video di riferimento che mostra il funzionamento, la sequenza di commutazione ed esempi di integrazione.

Principio di funzionamento
I magneti permanenti generano il flusso di base per la tenuta. Un impulso breve alla bobina altera il circuito magnetico (polarità/flusso) per neutralizzare la forza esterna e consentire il rilascio. L'energia viene consumata solo durante gli eventi di commutazione, offrendo risparmio energetico e ritenuta failsafe a riposo.

Applicazioni

• Bloccaggio e attrezzaggio nei centri di lavorazione CNC
• Robotica: posizionamento e presa di componenti ferromagnetici
• Movimentazione materiali: sollevamento e trasporto di lamiera o assiemi metallici
• Assemblaggio automotive: posizionamento pezzi durante saldatura e assemblaggio
• Sistemi di sicurezza e failsafe: serrature, freni e meccanismi di bloccaggio
• AGV e sistemi continui che richiedono ritenuta a basso consumo

Vantaggi

• Efficienza energetica: non richiede alimentazione continua
• Ritenuta failsafe in caso di perdita di alimentazione
• Ingombro ridotto con alto rapporto forza/volume per facile integrazione
• Bassa manutenzione e lunga durata in ambienti industriali

Svantaggi

• Costo e progettazione interna più complessi rispetto agli elettromagneti semplici
• Necessità di elettronica di controllo per gli impulsi
• Velocità di commutazione talvolta inferiore rispetto ad alcuni solenoidi
• Prestazioni limitate ai materiali ferromagnetici e sensibili alla temperatura

Risoluzione dei problemi
Controlli tipici:

• Bassa forza di tenuta: pulire le superfici di contatto; rimuovere olio, polvere o ruggine; assicurare planaritá e gap minimo
• Non rilascio: verificare tensione e durata dell'impulso, resistenza della bobina e segnali di controllo
• Surriscaldamento: ridurre la frequenza di commutazione o migliorare il raffreddamento; rispettare il ciclo di servizio
• Disallineamento meccanico: assicurare contatto completo delle superfici
• Forza residua dopo il rilascio: può rimanere una piccola forza residua; usare spessori non magnetici o impulsi di smagnetizzazione se necessario

Come scegliere
Criteri di scelta principali:

• Forza di tenuta richiesta con margine di sicurezza
• Gap massimo/corsa
• Tensione di controllo e durata impulso
• Specifiche della bobina e affidabilità della commutazione
• Condizioni ambientali (temperatura, umidità, polvere)
• Ciclo di servizio e gestione termica
• Dimensioni meccaniche, metodo di fissaggio e requisiti di ridondanza per sistemi critici

Consigli per l'imballaggio
Per trasporto e stoccaggio:

• Utilizzare schermatura magnetica individuale per evitare interazioni tra unità
• Proteggere le superfici di contatto con schiuma o gomma per evitare graffi
• Protezione dall'umidità per prevenire corrosione
• Etichettare chiaramente polarità, tensione nominale e istruzioni di movimentazione

Scheda tecnica (tabella riepilogativa)
Nome prodotto: Elettromagnete di tenuta permanente | Modello: WL8245 | Tensioni: DC 12V / DC 24V | Potenza (commutazione): 43 W | Forza di tenuta: ~1900 N | Dimensioni: Ø82 × H45 mm | Ciclo di servizio: 10% | Classe isolamento: B | Hi-Pot: AC750V/2S | Vita utile: >500.000 cicli | Peso netto: 168 g | Filetto di montaggio: M5 × H19 | Cavo: uscita bordo inferiore 25 cm (personalizzabile) | Superficie: elettroplaccata (zinco) | Modalità d'azione: eccitare per rilasciare | Certificazioni: CE, RoHS | MOQ: 200 pz | Garanzia: 2 anni | Origine: Dongguan, Guangdong

Caratteristiche / Specifiche tecniche

• Modello (commerciale): WL8245
• Tipo di prodotto: elettromagnete di tenuta permanente (eccitare per rilasciare)
• Tensioni disponibili: DC 12V, DC 24V
• Consumo (commutazione): 43 W (tipico)
• Forza di tenuta nominale: ~1900 N
• Dimensione esempio: Ø82 × H45 mm
• Ciclo di servizio: 10%
• Classe isolamento: B
• Hi-Pot: AC750V/2S
• Vita utile: >500.000 cicli
• Peso netto: 168 g
• Finitura superficiale: elettroplaccatura (rivestimento zincato)
• Filetto di montaggio: M5 × H19
• Cavo: uscita bordo inferiore 25 cm (personalizzabile)
• Modalità d'azione: eccitare per rilasciare (mantenimento failsafe)
• Certificazioni: CE, RoHS
