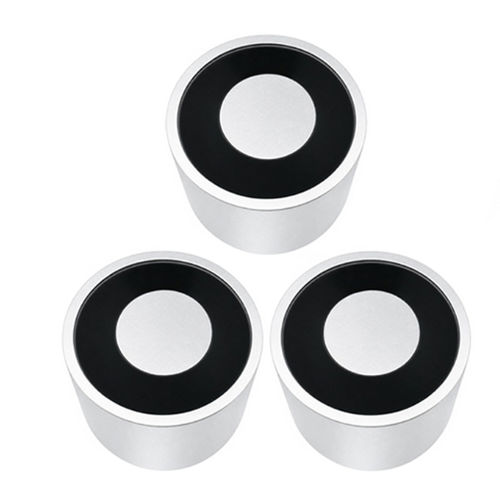

Magnete permanente di sollevamento a commutazione elettrica WL15063

per movimentazionecompatto

Panoramica del prodotto
Il supporto a magnete permanente WL15063 è un fissaggio magnetico industriale progettato per fissare apparecchiature, utensili, dime, cartelli, sensori e componenti su strutture ferromagnetiche senza forare o richiedere alimentazione elettrica continua. L'insieme compatto concentra il flusso magnetico per fornire un'elevata forza di trattenimento consentendo un'installazione, rimozione e riposizionamento rapidi. Le varianti possono includere involucro in acciaio al carbonio, magneti permanenti, fori filettati e superfici protettive.

Come funziona
Il supporto utilizza magneti permanenti e un circuito magnetico in acciaio per focalizzare il flusso sulla superficie di contatto. L'attrazione si verifica quando è posizionato su materiale ferromagnetico adatto e resiste alla separazione in base alla classe del magnete, all'area di contatto e al margine di sicurezza. Fattori chiave che influenzano la capacità di tenuta:

• Grado del magnete e forza magnetica
• Forma e dimensione dei magneti
• Spessore e tipo di acciaio
• Planarità e levigatezza della superficie
• Gioco d'aria tra magnete e acciaio
• Vernice, ruggine o contaminanti sulla superficie
• Direzione della trazione rispetto ai carichi di taglio
• Temperatura di esercizio
• Fattore di sicurezza ingegneristico richiesto

Applicazioni
Impiego in stabilimenti, officine, magazzini, linee di produzione, postazioni utensili e aree di assemblaggio per trattenere utensili, strumenti di misura, sensori, accessori di illuminazione, cartelli, fissaggi temporanei, accessori cavi e piccole attrezzature su superfici in acciaio.

Vantaggi

• Non richiede alimentazione continua — riduce cablaggio e consumo energetico
• Installazione e rimozione rapide senza forare o saldare
• Riutilizzabile e adatto a postazioni di lavoro flessibili e layout variabili
• Ingombro compatto con elevata capacità di supporto rispetto all'area di contatto
• Bassa manutenzione se protetto da temperature estreme e corrosione

Limitazioni / considerazioni

• Efficace solo su materiali ferromagnetici idonei; uso limitato su superfici non magnetiche
• Le condizioni della superficie (vernice, ruggine, sporco, curvatura, gioco d'aria) riducono la forza di tenuta
• Le alte temperature possono degradare le prestazioni magnetiche a seconda del materiale del magnete
• La capacità di trazione può differire dalla resistenza al taglio; la direzione del carico è rilevante
• Possibile distacco improvviso se cambiano le condizioni della superficie o del carico
• Rischio di corrosione per parti in acciaio non protette in ambienti umidi o aggressivi

Risoluzione dei problemi (problemi comuni e controlli)

• Bassa forza di tenuta: verificare che la superficie sia ferromagnetica, pulita, sufficientemente spessa e in pieno contatto con il supporto
• Il supporto scivola su superfici verticali: controllare la direzione del carico, ridurre il carico o aggiungere arresti meccanici
• Il supporto si stacca in servizio: ispezionare vibrazioni, urti, carichi dinamici o temperature eccessive e assicurare il fattore di sicurezza
• Variazione della forza magnetica durante l'uso: verificare la temperatura di esercizio e i limiti del materiale magnetico
• Difficoltà di posizionamento: controllare la superficie per contaminazione o deformazione e seguire la procedura corretta di montaggio/smontaggio
• Segni di corrosione: ispezionare il rivestimento e scegliere materiali resistenti alla corrosione o misure protettive

Scelta di un supporto a magnete permanente

• Calcolare i carichi statici e dinamici previsti, incluse vibrazioni e urti
• Verificare il materiale e lo spessore della superficie di montaggio; eseguire test materiali se incerti
• Considerare la direzione del carico (estrazione vs scorrimento) e selezionare resistenza al taglio se necessario
• Scegliere la forza di trattenimento con un adeguato margine di sicurezza ingegneristico
• Valutare l'area di contatto: superfici piane, lisce e pienamente accoppiate rendono al meglio
• Considerare l'intervallo di temperatura di esercizio e selezionare il materiale del magnete appropriato
• Tenere conto dei fattori ambientali: resistenza alla corrosione, rivestimenti e costruzioni sigillate per uso esterno/umido
• Assicurarsi che l'interfaccia di montaggio (fori filettati, prigionieri, staffe) corrisponda all'attrezzatura
• Pianificare un facile riposizionamento se sono richieste lavorazioni frequenti

Specifiche

• Brand: Weilong Technology
• Model Number: WL15063
• Rated Voltage (V): DC 12V and 24V
• Rated Power (W): 10–60W
• Work Mode: Power on, magnet on
• Holding Force: 350 kg (rated)
• Working duty: 10%
• Resistance: 68 Ω
• Service Life: 100000 cycles
• Certification: CE, RoHS, ISO9001
• Material: Superior magnet, carbon steel housing
• Lead Wire Length: 200 mm
• Install Style: Screw hole M10 × 20 mm
• Tolerance of Dimension: ± 0.1 mm
• Water-proof: Yes, IP50
• Insulation Class: B
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Non-excitation Holding Force: 0
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1-10%
• Thread Depth: M10 × Length 20 mm
• Payment Term: TT, or LC at Sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 Days
• Port of Loading: Shenzhen
