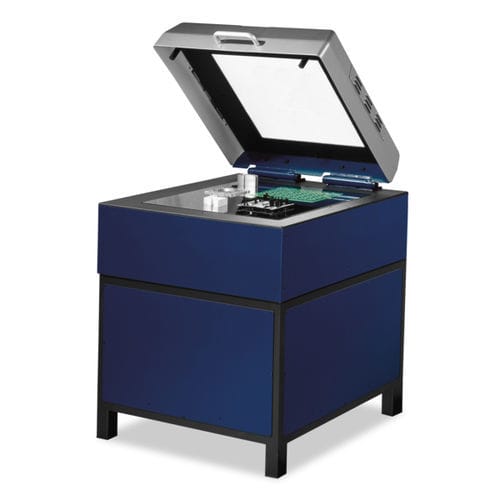

Macchina di misura di coordinate FlatScope®
otticavideoper profilati

macchina di misura di coordinate
macchina di misura di coordinate
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Grandezza fisica
di coordinate
Tecnologia
video, ottica
Prodotto misurato
di pezzi, per PCB, per profilati, nastro
Altre caratteristiche
di alta precisione, automatica, dimensionale, ad alta velocità

Descrizione

Il FlatScope ha un principio di progettazione innovativo in cui il sensore di elaborazione delle immagini si trova sotto la lastra di vetro per sostenere gli oggetti di misura. Pertanto, tutti i pezzi da lavorare vengono ripresi senza dover ricorrere alla messa a fuoco affilato. Con FlatLight è possibile ottenere un'illuminazione telecentrica uniforme dell'oggetto sull'intero campo di misura, mentre con elaborazione delle immagini di contorno sono disponibili filtri per contorni ed elementi per misure affidabili. L'area di applicazione è il sito misurazione di pezzi 2D di grandi dimensioni, come lamine, circuiti stampati, pezzi stampati al laser e di precisione. • Allineamento automatico dei pezzi posizionati sul tavolo di misura con AutoAlign e acquisizione possibile con la modalità operativa brevettata Raster Scanning HD • immagine complessiva con quasi tutto il sito risoluzione ricampionando le informazioni di tutte le singole immagini (sovrapposte) con la scansione Raster HD brevettata • Valutazione rapida "nell'immagine" senza posizionamento degli assi del dispositivo • Elevata flessibilità grazie a campo luminoso- e campo scuro-luce incidente aggiuntivi (possibilità di ottiche zoom con MultiRing®) • Installazione isolata dalle vibrazioni su isolatori a molla ad aria con controllo di livello meccanico-pneumatico • Test di funzionamento e visualizzazione degli scostamenti con codice colore con Werth BestFit oppure ToleranceFit®
