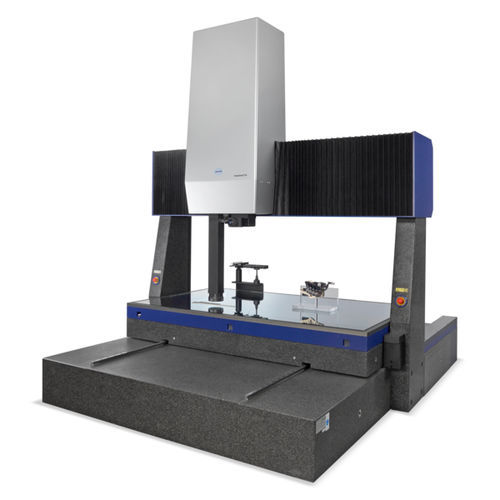

Macchina di misura a coordinate a ponte ScopeCheck® FB
a portaleper alberi a gomitoper ingranaggi

macchina di misura a coordinate a ponte
macchina di misura a coordinate a ponte
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Struttura
a portale, a ponte
Applicazioni
per ingranaggi, per alberi a gomito, per lente
Tipo di tastamento
a sensore multiplo, ottica
Altre caratteristiche
ad alta precisione, compatta
Corsa X

Min.: 400 mm
(16 in)

Max.: 2.000 mm
(79 in)

Corsa Y

Min.: 500 mm
(20 in)

Max.: 1.000 mm
(39 in)

Corsa Z

Min.: 350 mm
(14 in)

Max.: 1.000 mm
(39 in)

Descrizione

Multisensoriale perfettamente integrato per produzione e camera di misura La serie di dispositivi combina perfettamente i vantaggi delle tradizionali macchine di misura a coordinate tattili e ottiche. Il sito costruzione a base di pietra dura con portale fisso consente di ottenere specifiche eccellenti con la massima dinamica di misura. Lo ScopeCheck® FB offre una combinazione ottimale di precisione e campo di misura e presenta dimensioni di installazione compatte e un peso ridotto. Con il collaudato concetto multiforo, le misure di multisensore sono possibili senza limitazioni. Fino a tre assi sensoriali indipendenti (quills) consentono un rapido cambio di sensore e riducono al minimo il rischio di collisione. • Il pezzo è facilmente accessibile da tutti i lati e campo di misura non è limitato da sensori inattivi • I pezzi pesanti possono essere posizionati e misurati direttamente sul tavolo di misura dopo aver smontato tavolo in vetro e unità di luce trasmessa • Ideale per l'uso in prossimità della produzione grazie alle robuste guide meccaniche di precisione al posto dei cuscinetti ad aria • Flessibilità e precisione misurare otticamente grazie all'ottica zoom integrata • Il sottile cannotto dello stilo consente di realizzare fiere senza collisioni le geometrie che si trovano in profondità nel pezzo • Secondo e terzo asse del sensore anche in seguito retrofittabile

VIDEO
