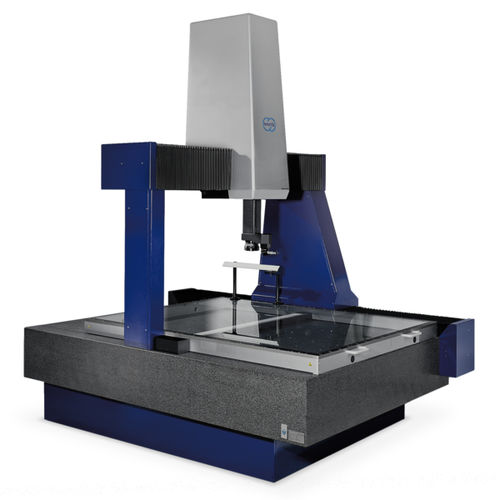

Macchina di misura a coordinate a ponte ScopeCheck® MB

a portaleper grandi pezziper automobile

Sensori viene posizionato utilizzando il ponte mobile, in modo che il pezzo non debba essere spostato durante misurazione. I campi di misura standard compresi tra 500 mm e 2 000 mm nell'asse Xasse, fino a 5 000 mm nell'asse Yasse e fino a 1 500 mm nell'asse Zasse consentono di effettuare misure su pezzi di grandi dimensioni dell'industria automobilistica, meccanica e degli utensili, con un peso fino a 5 tonnellate. Dotato di compensazione della temperatura, il sistema a cuscinetto d'aria macchina di misura a coordinate multisensore fornisce risultati di misura precisi anche quando viene installato in prossimità della produzione. • Possibilità illimitate per la visualizzazione ottica in 3Dmisurazione dei pezzi grazie all'integrazione completa di Zoom Werth con distanza di lavoro variabile nel sistema Zpinole • Maggiore flessibilità con un elevato velocità di misurazione grazie all'integrazione di multisensoriale • Elevata flessibilità grazie alle unità di illuminazione variabili • Telaio di fissaggio con CNC regolabileluce trasmessa per una rapida fiere ottica di pezzi stampati e piegati, lamine e profili con illuminazione omogenea nell'intero campo di misura possibile Precisione Deviazione della misura della lunghezza ammissibile fino a 1,8 µm
