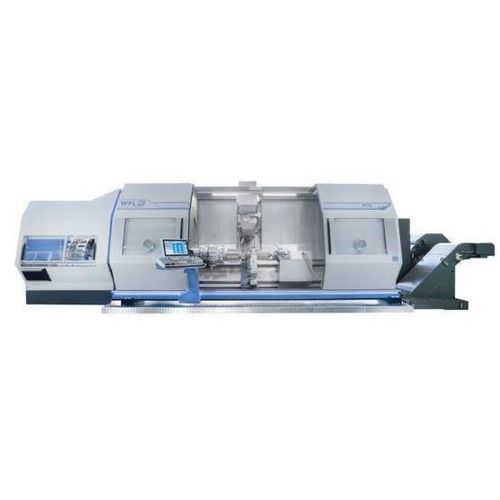

Centro di tornitura-fresatura CNC 70 series

orizzontalemultiassea mandrino

Panoramica
La M70 MILLTURN è un centro tornio‑fresatura multi‑task modulare basato sul sistema WFL. Il progetto riduce le distanze tra pezzo, utensile e guide aumentando lo spazio tra le guide per ottimizzare stabilità e precisione geometrica. Il magazzino utensili anteriore garantisce accesso compatto, rigido e sicuro.

Punti salienti

• Interfacce utensile modulari per precisione duratura e massima rigidità.
• Interfaccia utensile standard progettata per elevate forze di avanzamento.
• Opzioni di alesatura profonda altamente produttive e diverse tecnologie speciali.
• Sistema utensili prismatico che consente l’uso di utensili oltre le dimensioni standard.
• Portautensili prismatici massicci e cambio automatico della testa di taglio con l’asta di alesatura WFL.
• Due varianti di magazine utensili (36 / 72 / 108 / 200 posti).

Dati tecnici
Distanza tra centri — mm — M70 / M70‑G: 1000 / 2000 / 3000 / 4500 / 6000 / 8000
Diametro sul carrello superiore — mm — fino a 850 / 820 / 790 (a seconda della distanza tra centri)
Potenza mandrino tornitura (40% / 100% ED) — kW — tipica 56(40) / 80(60) (varianti fino a 60(40) / 90(60))
Coppia mandrino tornitura (40% / 100% ED) — Nm — fino a 3420(2440) / 5860(4500) (valori varianti possibili)
Velocità max mandrino tornitura — min‑1 — 2400 / 1600 (dipende dalla configurazione)
Potenza mandrino fresatura (40% / 100% ED) — kW — 58(45)
Coppia mandrino fresatura (40% / 100% ED) — Nm — 640(500) / 400(310)
Velocità max mandrino fresatura — min‑1 — 5000 / 8000
Escursione asse B — ° — 220 (‑110 … +110)
Corsa X — mm — 900 (‑20 … +880)
Corsa Y — mm — 525 (‑225 … +300)
Contropunta — Tipo — MK6 (M70; M70‑G: non equipaggiata)
Magazzino utensili — posti — 36 / 72 / 108 / 200 (varianti)
Sistema di controllo — Tipo — SINUMERIK ONE (SIEMENS)

Specifiche tecniche

• Sistema modulare WFL che offre ampia configurabilità e flessibilità di processo.
• Rapporti dimensionali ottimizzati per variante per elevata funzionalità.
• Architettura macchina che minimizza le distanze effettive tra pezzo/utensile e guide per maggiore rigidità e precisione.
• Magazzino anteriore compatto, rigido e sicuro per l’operatore.
• Interfacce utensile modulari e sistema prismatico per utensili di grandi dimensioni e cambio testa automatico.
• Progettata per alesatura profonda produttiva e integrazione di tecnologie speciali di lavorazione.
