Linea di lavorazione per fresatura

Panoramica

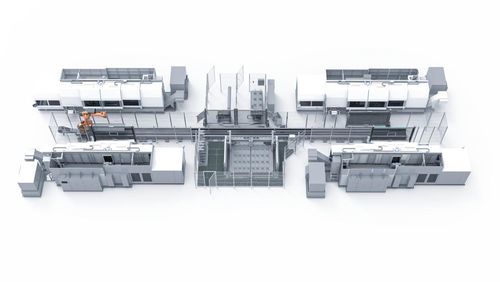

Soluzione di automazione chiavi in mano per la centralizzazione di più macchine MILLTURN. Consente un funzionamento senza messa a punto tramite il cambio automatico di giochi di ganasce in 3 parti, punte del contropunta e utensili prismatici lunghi, abbinati a pinze servo e a un sistema di cambio rapido pinze completamente automatico con magazzino pinze. Progettata per elevata flessibilità e lunghi cicli di produzione non presidiata.

Caratteristiche principali

• Sostituzione completamente automatica e simultanea dei giochi di ganasce in 3 parti
• Cambio automatico delle punte del contropunta tramite pinza dedicata
• Movimentazione automatica di utensili prismatici lunghi fino a 2.500 mm e 250 kg
• Pinze parallele servo per pezzi fino a 250 kg
• Robot a 6 assi con portata 480 kg montato su 7° asse per maggiore estensione
• Sistema di cambio rapido pinze completamente automatico e magazzino pinze
• Vasca di raccolta integrata per refrigerante e trucioli
• Due stazioni di setup per preparazione parallela di utensili e carico/scarico durante la lavorazione

Dettagli di funzionamento
Il sistema utilizza pinze parallele servo con sistema di misura di posizione assoluta per rilevare i due diametri di presa; i valori misurati vengono confrontati con i diametri nominali memorizzati nella ricetta di processo. Due barriere luminose laser fisse verificano la lunghezza del pezzo e consentono di calcolare lo scostamento del pezzo rispetto allo zero del robot. Una pinza dedicata gestisce gli utensili prismatici lunghi: prima della consegna il robot porta la guida esposta in una stazione di pulizia/oliatura (soffiaggio e oliatura) per garantire il trasferimento affidabile. Ulteriori pinze possono essere aggiunte o rimosse dal flusso produttivo in modo completamente automatico.

Vantaggi

• Funzionamento senza setup, riduzione dei tempi morti tra i lotti
• Costi unitari efficaci e costanti
• Host PC funge da «cervello» centrale per gestione ricette e controllo processo
• Rapido cambio fra pezzi e processi, maggiore flessibilità

Specifiche tecniche

• Capacità pinze servo: fino a 250 kg
• Movimentazione utensili prismatici lunghi: fino a 2.500 mm di lunghezza, fino a 250 kg
• Robot: 6 assi, portata 480 kg, montato su 7° asse
• Cambio automatico ganasce: mandrino speciale per sostituzione completamente automatica e simultanea dei giochi di ganasce in 3 parti
• Cambio automatico punte contropunta tramite pinza speciale
• Sistema di cambio rapido pinze completamente automatico e magazzino pinze
• Due stazioni di setup per utensili e pezzi per consentire preparazione parallela durante la lavorazione
• Due pinze parallele servo con misura di posizione assoluta per controllo diametri
• Due barriere laser fisse per verifica lunghezza
• Vasca di raccolta integrata per refrigerante e trucioli
• Stazione di pulizia e oliatura guidata da robot per la consegna utensile/guida
