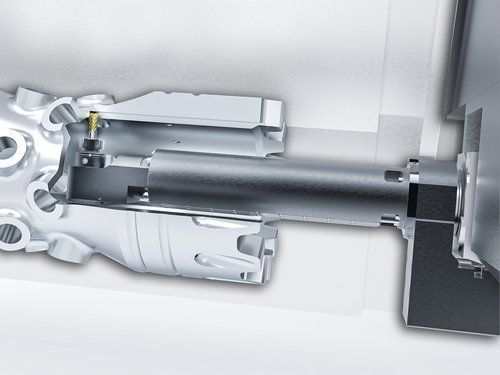

Testa di lavorazione 2 assi ID

continuaCNCper superfici di lavoro di difficile accesso

Panoramica
Alloggiamento utensile prismatico progettato per l'uso automatico di utensili pesanti per lavorazioni interne (ID), come barre per alesare, utensili di foratura massicci e utensili rotanti per foratura profonda con alimentazione del refrigerante interna. Il sistema supporta barre alesatrici smorzate e operazioni con sbalzi lunghi fino a un rapporto diametro:lunghezza di 1:14.

Caratteristiche

• Elevata trasmissione di potenza – progettato per carichi di taglio elevati
• Funzionamento affidabile – consente cicli continui di lavorazione interna
• Accesso flessibile – adatto a fori di difficile accesso e geometrie complesse
• Protezione tramite sensori – sensori integrati per proteggere il pezzo, l'utensile e la macchina

Teste angolari
Le teste angolari modulari offrono configurazioni flessibili tramite assemblaggi individuali. I componenti possono essere combinati o estesi (prolunghe, teste di attacco) per raggiungere aree ristrette o applicare orientamenti utensile specifici.

Tornitura interna e alesatura ID
Dal trapano profondo alla tornitura ID e all'alesatura di camere, le soluzioni WFL si concentrano su precisione, sicurezza del processo e ripetibilità. WFL supporta i clienti nella preparazione delle strategie di lavorazione e nell'implementazione di meccanismi di controllo per mantenere qualità costante.

Barra di contorno speciale CNC
Le barre di alesatura a profilo CNC rendono possibile la lavorazione di contorni interni in fori profondi (centrici ed eccentrici), ad esempio fori a bottiglia o lavorazioni di sedi. Sono disponibili teste motrici per il collegamento con un asse U opzionale; possono essere impiegate anche teste di sbavatura/fresatura CNC.

Barra alesatrice sistema WFL
Le barre smorzate si montano saldamente tramite un alloggiamento a coda di rondine sull'unità tornitura-alesatura-fresatura. Le barre di sistema consentono il cambio automatico delle teste portautensile. Per diametri fino a 220 mm e lunghezze di lavorazione fino a 2000 mm è disponibile un carrello separato per garantire la massima stabilità.

Specifiche tecniche

• Alloggiamento utensile prismatico per l'uso automatico di utensili pesanti per lavorazioni interne
• Supporta barre per alesare, utensili di foratura massicci e utensili rotanti per foratura profonda con refrigerante interno
• Barre smorzate utilizzabili fino a un rapporto diametro:lunghezza di 1:14
• Alloggiamento a coda di rondine per il montaggio sicuro delle barre smorzate
• Cambio automatico delle teste per le barre di sistema
• Supporta diametri fino a 220 mm e lunghezze di lavorazione fino a 2000 mm; carrello separato disponibile per massima stabilità
• Le barre a profilo CNC consentono il contornamento interno (centrico ed eccentrico), es. fori a bottiglia o lavorazioni di sedi
• Teste motrici disponibili per l'accoppiamento con asse U opzionale; utilizzabili teste di fresatura CNC
• Dotato di sensori per proteggere pezzo, utensile e macchina
• Focalizzazione sul know-how di processo, meccanismi di controllo e qualità riproducibile
