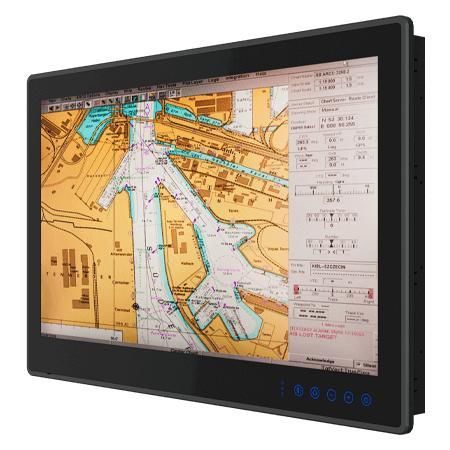

Panel PC con touch screen multitouch W24IAD3S-MRA2FP

touch screencon touchs creen capacitivo PCAP23,8"

Panoramica
Winmate W24IAD3S-MRA2FP è un Panel PC marino ECDIS da 24 pollici progettato per plance di comando e sistemi di navigazione certificati. Presenta un display PCAP multi-touch veramente piatto bordo a bordo, design senza ventola e struttura robusta con protezione frontale IP66. La calibrazione colore e i test marini garantiscono conformità alle norme ECDIS e marittime internazionali.

Caratteristiche principali

• 23,8" 1920 x 1080 PCAP multi-touch, 250 nits, rivestimento AR (film AG / vetro AR opzionali)
• Design veramente piatto bordo a bordo con cornice sottile e raffreddamento senza ventola
• Calibrazione colore opzionale per conformità IEC 61174 (ECDIS)
• Tasti touch capacitivi per commutazione rapida delle modalità ECDIS DAY / DUSK / NIGHT
• 4 porte COM opzionali compatibili NMEA 0183; porte seriali commutabili RS232/422/485 via software
• Conforme alle norme marine: IEC 60945 (4ª ed.), DNV‑CG‑0339, IACS E10
• Supporta blocco tasti touch e blocco touchscreen

Certificazioni

• IACS E10
• IEC 60945 (4ª edizione)
• DNV‑CG‑0339
• FCC
• CE

Soluzioni informatiche marine certificate
I dispositivi sono certificati e testati per soddisfare i requisiti DNV‑CG‑0339, IEC 60945 e IACS E10. Le verifiche interne assicurano un funzionamento affidabile in presenza di urti, vibrazioni e condizioni marine.

Controllo semplificato
Il pannello frontale include tasti OSD capacitivi ottimizzati per un rapido accesso alle modalità DAY/DUSK/NIGHT e funzioni di controllo centralizzate per semplificare le operazioni di plancia.

Calibrazione colore precisa
Le impostazioni colore possono essere calibrate secondo IEC 61174 (ECDIS) per garantire una resa cromatica accurata richiesta per i display di navigazione.

Connettività marina completa
Connettività: 2 x RJ45 Ethernet, USB 3.0 / USB 2.0 opzionale, HDMI opzionale, DIDO isolato a 8 canali opzionale, porte NMEA 0183 opzionali e interfacce seriali commutabili per integrare sensori e sistemi marini.

Specifiche tecniche

• Modello: W24IAD3S-MRA2FP
• Display: Projected capacitive multi-touch (AR coating); film AG / vetro AR opzionali
• Dimensione / Risoluzione: 23,8"; 1920 x 1080; Luminosità: 250 nits; Contrasto: 3000:1; Area attiva: 527,04 x 296,46 mm
• Processore: Intel® Core™ i5-1335U (3,4 GHz, Turbo fino a 4,60 GHz)
• Memoria: 1 x SO-DIMM DDR5 4800 MHz, 8GB standard (opzioni 16GB, 32GB)
• Storage: 1 x M.2 2280 M-Key NVMe SSD 128GB standard (opzionale fino a 2TB); espansione: 1 x 2,5" SSD/HDD rimovibile
• Ethernet: 2 x controller Intel® Ethernet (2 x RJ45)
• Sistemi operativi: Windows 11 IoT Enterprise 64-bit, Windows 11 Pro 64-bit, Windows 10 IoT Enterprise 64-bit, Linux Ubuntu 22.04 (Wake on Touch non supportato)
• Buzzer: 75–80 dB, 2300 Hz @ 1 m
• Ambiente: Umidità 5%–95%; Temperatura di funzionamento -15°C a 55°C; Shock 15G 11 ms; Vibrazione 0,7g secondo DNV‑CG‑0339 (Classe A); IP66 frontale
• Certificazioni: CE, FCC, DNV‑CG‑0339, IEC 60945 (4ª), IACS E10
• IO: 2 x USB 3.0; 1 x USB 2.0 (opzionale); Seriali: 1 x RS232 (default) commutabile in RS422/485 + 1 x RS232 opzionale; LAN: 2 x RJ45; Video: 1 x HDMI (opzionale)
• DIDO: 8 canali isolati digital I/O (opzionale); NMEA: 4 x porte NMEA 0183 (opzionale)
• Controlli frontali: Power, Brightness +/-, Menu, Function Key (default: ECDIS mode); Indicatori: Day / Dusk / Night
• Meccanica: Dimensioni 595 x 385 x 73,8 mm; Cut-out 570 x 360 mm; Peso 10,3 kg; Montaggio: VESA / Panel; Scocca: Ghiera in alluminio anodizzato; Raffreddamento: fanless
• Alimentazione: 24V DC-in con isolamento (certificato); accetta 9–36V DC; Consumo tipico 65 W
• Accessori: Manuale utente; adattatore 12V AC→DC con morsettiera 3 pin; cavo di alimentazione; viteria M4; accessori opzionali: morsettiera 5 pin per NMEA
