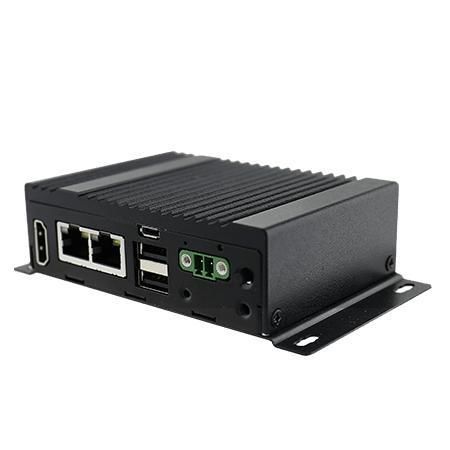

PC box EACFA20

da ufficioda paretesu guida DIN

Panoramica
L EACFA20 è un PC Box industriale compatto senza ventola e gateway IoT basato su NXP i.MX6 Dual Core 1.0 GHz. Utilizza un sistema modulare a strati: il modulo base fornisce la scheda core e la dissipazione passiva, mentre opzioni I/O e wireless si aggiungono tramite moduli di espansione impilabili. Progettato per smart factory, automazione macchine e applicazioni IIoT. Supporta Linux embedded e Android.

Caratteristiche principali

• Processore NXP i.MX6 Dual Core 1.0 GHz
• Dissipazione passiva senza ventola
• Formato modulare compatto: 100 x 70 x 31 mm (single layer)
• Opzioni di montaggio: scrivania, parete, VESA, guida DIN
• Espansione flessibile: oltre 15 combinazioni di moduli (seriale, digital I/O, CANbus, WWAN, USB)
• Microsoft Azure Certified for IoT; AWS IoT Greengrass certified
• Supporto Linux (Ubuntu/Yocto) e Android
• Basso consumo (tipicamente < 5 W)
• Scocca metallica con resistenza a urti e vibrazioni

Certificazioni

• CE
• FCC
• Microsoft Azure Certified for IoT
• AWS IoT Greengrass Certified
• IP30

Dettagli prodotto
Design compatto senza ventola con dissipatore integrato e dissipazione termica passiva. USB OTG (Micro USB) per ruoli host/periferica. Doppia LAN Gigabit e HDMI opzionale. Alimentazione 9–36 V DC tramite morsettiera 2 poli. Accessori di montaggio per installazione plug-and-play. Certificazioni cloud per semplificare la connettività IIoT sicura.

Specifiche tecniche

• Processore: NXP i.MX6 Dual Core 1.0 GHz
• Memoria: 1 GB default, 2 GB opzionale LPDDR3
• Storage: eMMC 16 GB default, 32 GB opzionale; slot microSD
• Slot di espansione: 1 x full-size mPCIe, 1 x Mini PCIe; M.2 E-Key referenziato
• USB: 2 x USB 2.0 Type-A; 1 x USB 2.0 OTG (Micro USB)
• LAN: 2 x Gigabit RJ45
• Video: 1 x HDMI 1.4 (opzionale)
• Seriale: 1 x RS232/422/485 (configurabile) + espansioni tramite moduli
• Alimentazione: 9–36 V DC, morsettiera 2 poli; adattatore 12 V / 36 W opzionale
• Dimensioni: 100 x 70 x 31 mm (single); 100 x 70 x 61 mm (double)
• Peso: 0.4 kg (single); 0.5 kg (double)
• Temperatura / umidità: 0°C a 55°C; 30%–90% RH non condensante
• Grado IP: IP30

Moduli di espansione

• EACWSLT-222: WWAN expansion (single SIM)
• EACWSLT-231: 3-port RS232/422/485 con isolamento
• EACWSLT-232: 16-Channel Digital I/O con isolamento
• EACWSLT-233: 2-port CANBUS con isolamento
• EACWLST-234: 3-port USB 2.0
• EACWLST-235: 2-port RS232/422/485 con isolamento

Accessori e opzioni

• Quick Start Guide, cavo adattatore morsettiera, cavo DC open-wire
• Antenne esterne per SKU WLAN/WWAN
• Kit di montaggio VESA e DIN-Rail opzionali
• Adattatore AC-DC 12 V / 36 W opzionale

Applicazioni tipiche

• Gateway edge IoT per smart factory e machine-to-cloud
• Monitoraggio remoto e acquisizione dati
• Conversione protocolli (Modbus/seriale a MQTT)
• Controllo embedded leggero o deploy Android headless
