Convertitore DC/DC riduttore ML-1280

per circuiti stampatiintegratoper veicolo

Panoramica
Winmate ML-1280 è un modulo convertitore DC/DC progettato per sistemi di alimentazione militari e per la difesa, conforme a MIL-STD-1275E. Integra un circuito surge-stopper, un soppressore transitorio da 6600W e protezione eFuse per mitigare picchi di tensione, inversione di polarità ed eventi di sovraccarico/termici. Supporta ingresso 9–36V DC e uscite tipiche come 12V @ 6,67A (80W).

Caratteristiche principali

• Conforme a MIL-STD-1275E
• Conversione DC-DC ad alta efficienza (fino al 90% a pieno carico)
• Ampia gamma di ingresso: 9–36V DC
• Design a basso corrente di spunto
• Protezione sovracorrente in uscita (OCP) e regolazione dell'uscita
• Protezione contro inversione di polarità in ingresso
• Progetto surge-stopper e soppressore transitorio 6600W (TVS)
• Protezione eFuse completa (sotto-tensione, sovra-tensione, sovraccarico, sovratemperatura)

Certificazioni

• MIL-STD-1275E
• FCC
• CE

Specifiche
Tensione d'ingresso: 9V a 36V DC
Esempio uscita/carico: 12V @ 6,67A (80W)
Potenza nominale: 80W
Efficienza: Fino al 90% (pieno carico)
Ripple e rumore: <120 mV
Regolazione linea: < ±1% (ingresso 9–36V)
Regolazione carico: < ±5%
Protezioni: OCP, OVP, protezione inversione polarità ingresso, progettazione surge-stopper, TVS 6600W, eFuse (UVP/OVP/OLP/OTP)

Ambiente

• Umidità operativa: 10%–90% RH, non condensante
• Temperatura operativa: 0°C a 50°C
• Temperatura di stoccaggio: -20°C a 70°C
• Altitudine: 0 a 10000 ft

Meccanica

• Dimensioni: 110 x 50 x 18.1 mm

Applicazioni e note prodotto

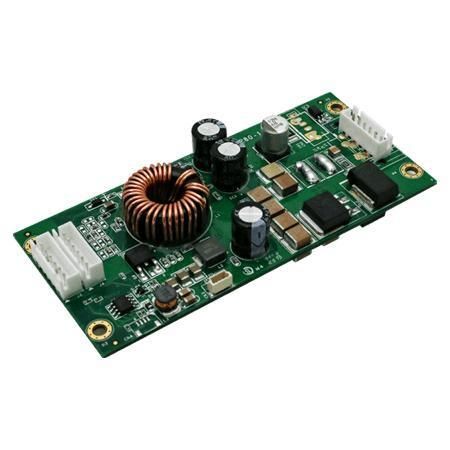

ML-1280 è destinato a piattaforme di difesa, veicoli militari e sistemi embedded rugged che richiedono conformità MIL-STD-1275E e protezione multilivello contro transitori. Le immagini prodotto mostrano tipicamente il layout PCB, il TVS ad alta potenza, i componenti eFuse e le salvaguardie contro l'inversione di polarità.
