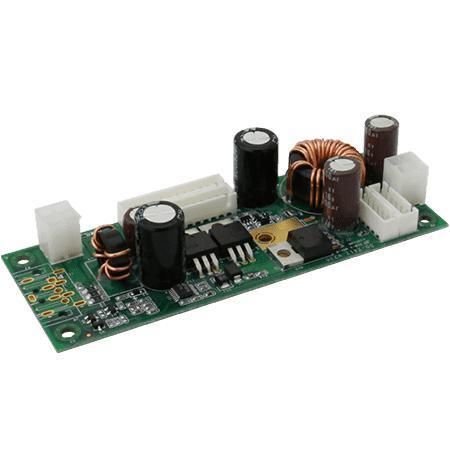

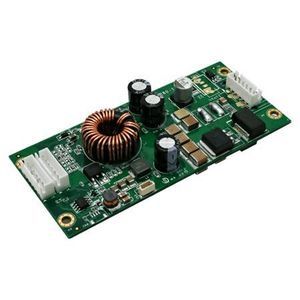

Convertitore DC/DC riduttore DD-2412

su guida DINper circuiti stampaticon montaggio su telaio

Panoramica
Il DD-2412 è un modulo convertitore DC/DC a ingresso ampio che converte 24V DC in una uscita regolata a 12V DC fino a 100W (12V, 10A). Progettato per applicazioni industriali, automotive e sistemi di energie rinnovabili che richiedono una linea da 12V affidabile. Disponibili opzioni di montaggio su PCB, su chassis e su guida DIN. I valori di temperatura operativa sono forniti nelle specifiche tecniche.

Caratteristiche principali

• Convertitore DC/DC ad alta efficienza (fino al 90% a pieno carico)
• Basso corrente di inrush
• Protezione da sovracorrente in uscita (OCP) e protezione da sovratensione (OVP)
• Ampio intervallo di tensione di ingresso (riferimento specifica: 9–36V)
• Topologia di commutazione ad alta frequenza ZVS per mantenere l'efficienza

Certificazioni

• CE
• FCC

Applicazioni

• Sistemi di energia rinnovabile (solare, eolico) e sottosistemi di potenza
• Stazioni di ricarica per veicoli elettrici e distribuzione di potenza
• Controllo e automazione industriale
• Elettronica di bordo che richiede conversione 24V→12V

Opzioni di montaggio e integrazione
La famiglia DD-2412 supporta montaggio su PCB, su chassis e su guida DIN per adattarsi a diverse configurazioni di cabinet e architetture di alimentazione modulari.

Protezione e prestazioni

• Protezione continua contro cortocircuiti con recupero automatico in configurazioni modulari
• Bassa dissipazione termica per facilitare l'integrazione in sistemi compatti
• Progettato per distribuire energia in modo efficiente da sorgenti non regolate a convertitori point-of-load

Caratteristiche / specifiche tecniche

• Tensione di ingresso: 24V DC (architettura ad ampio intervallo; vedere specifica 9–36V)
• Uscita: 12V DC, 10A
• Potenza nominale: 100W
• Ripple e rumore: < 120 mV
• Regolazione di linea: < ±1% (a 9~36V ingresso nominale)
• Regolazione di carico: < ±5%
• Efficienza: Fino al 90% (pieno carico)
• Protezioni: OCP, OVP
• Certificazioni: CE, FCC
• Umidità operativa: 10% a 90% UR, senza condensazione
• Temperatura operativa: 0°C a 50°C (la famiglia prodotto può indicare -20°C a +70°C a pieno carico — consultare il datasheet)
• Temperatura di immagazzinamento: -20°C a 70°C
• Altitudine: 0 a 10000 ft
• Dimensioni: 120 x 45 x 25.6 mm
