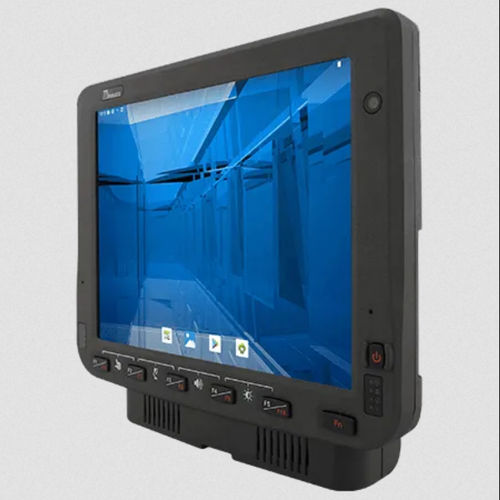

Terminale veicolare 10.4" FM10MG

MediaTek Genio 510MIL-STD-810GMIL-STD-810H

Panoramica
FM10MG è un computer veicolare Android da 10,4" progettato per veicoli industriali e carrelli elevatori. Integra un display 10,4" 1024 x 768 PCAP, CPU ARM Genio 510, pannello frontale sostituibile in campo e una struttura robusta conforme a IP65 e MIL‑STD‑810H. Progettato per ampi intervalli di temperatura e gestione di alimentazione veicolare, FM10MG supporta diverse opzioni di montaggio (RAM / VESA) e una docking station sganciabile per installazione e assistenza rapide.

Caratteristiche principali

• ARM Genio 510 (2 x A78 2.0GHz + 4 x A55 2.0GHz)
• Display 10,4" 1024 x 768 con touchscreen PCAP multi-touch (mano, guanti, stilo)
• Pannello frontale sostituibile in campo e design fanless
• Protezione frontale IP65; conformità MIL‑STD‑810H per urti e vibrazioni
• Ampio intervallo di temperatura operativa: -30 °C a 60 °C; alimentazione docking 10V–60V con controllo di accensione

Certificazioni

• MIL‑STD‑810H / MIL‑STD‑810G (come indicato)
• IP65
• FCC
• CE

Mounting 1 – No Drill Solution
No. | Component | RAM Mount Part Number | Description | QTY
A | RAM Clamp Mounts - on the forklift | RAM-D-247U-4 | Clamp base with 2.25” Ball | 1
B | RAM Arm | RAM-D-201U | Arm for 2.25” Ball (L: 8.375”) | 1
C | RAM Ball on the device side | RAM-D-2461U | 75x75mm VESA with 2.25” Ball | 1
C-1 | Screw | - | SUS304 M5 x 12mm Screw | 5
C-2 | Washer | - | M5 Washer | 5

Mounting 2 – Drill Solution
No. | Component | RAM Mount Part Number | Description | QTY
A1 | RAM round base mounts - on the forklift | RAM-D-202U | 3.68" Round Base with 2.25" Ball | 1
A1-1 | Screw | - | SUS304 M8 x 40mm Screw | 5
B | RAM Arm | RAM-D-201U | Arm for 2.25” Ball (L: 8.375”) | 1
C | RAM Ball on the device side | RAM-D-2461U | 75x75mm VESA with 2.25” Ball | 1
C-1 | Screw | - | SUS304 M5 x 12mm Screw | 5
C-2 | Washer | - | M5 Washer | 5

Mounting 3 – Keyboard Mounting Installation
No. | Component | RAM Mount Part Number | Description | QTY
D | Winmate Keyboard adapter plate (PN:821009131600) | - | 4 VESA Holes to device and 4 AMPS holes to RAM Ball | 1
D-1 | Screw | - | SUS304 M5 x 20mm Screw | 5
D-2 | Washer | - | M5 Washer | 5
E | RAM Ball on the sloped part of the keyboard adapter plate | RAM-D-202U | 2.5" Round Base with 1.5" Ball | 1
E-1 | Screw | - | SUS304 M4 x 14mm Screw | 5
E-2 | Washer | - | M4 Washer | 5
F | RAM Arm | RAM-D-201U | Arm for 1.5" Ball (Length: 5.6") | 1
G | RAM Ball on the sloped part of the keyboard adapter plate | RAM-D-202U | 2.5" Round Base with 1.5" Ball | 1

Note
I metodi di installazione e le parti incluse variano in base al modello e alla configurazione ordinati. Le immagini della guida sono esemplificative e possono differire dal prodotto reale.

Specifiche tecniche

• Display: 10,4"; 1024 x 768; PCAP multi-touch; luminosità 400 nits (standard) / 800 nits (opzionale); contrasto 1200:1; angoli di visione 88/88/88/88.
• Processore: ARM Genio 510 (2 x A78 2.0GHz + 4 x A55 2.0GHz).
• Memoria / Archiviazione: 4 GB RAM; 64 GB storage onboard.
• Sistema operativo: Android 13 (default); opzioni: Linux Yocto 5.10.104 (Qt 5.15) o Ubuntu 22.04.
• Wireless & Posizionamento: WLAN (antenna interna default / esterna opzionale); Bluetooth; WWAN 4G/LTE opzionale; GNSS opzionale.
• Sensori: G-sensor, sensore di luce, sensore di temperatura.
• Fotocamera: Frontale 2MP.
• Meccanica: Tablet 268 x 214 x 35 mm; Docking 202 x 245 x 52 mm; scocca docking in lega di alluminio; peso tablet/dock 1,6 kg ciascuno; montaggio RAM / VESA; raffreddamento fanless.
• I/O: Tablet: 1 x USB 2.0 Type-C (OTG), microSD, Dual-Nano SIM; Dock: connettore DB9 per 2 x USB 2.0, 2 x COM, 1 x Gigabit LAN, 2 x speaker, CANBus o opzione Audio; connettori SMA per antenne esterne.
• Indicatori: 5 LED (WLAN, BT, batteria UPS, screen blanking, riscaldatore).
• Ambiente: Umidità operativa 5–95% RH non condensante; temperatura operativa -30 °C a 60 °C; stoccaggio -30 °C a 60 °C; shock/vibrazione MIL‑STD‑810H; IP65; impatto EN62262 IK07; ESD EN 61000‑4‑2 migliorato.
• Alimentazione: Batteria UPS 7.6V (2S1P) ~30 min; ingresso docking 10–60V con controllo accensione; tablet 12V DC in.
• Sicurezza & Gestione: Compatibile SOTI MobiControl.
• Accessori: Accessori standard e opzionali selezionati: cavo di alimentazione con fusibile, cavo USB, cavo convertitore di potenza, adattatore 84W, staffe antenna esterna, kit stylus, cavi RS232/CAN, cavo LAN IP65, antenne e parti di montaggio.
