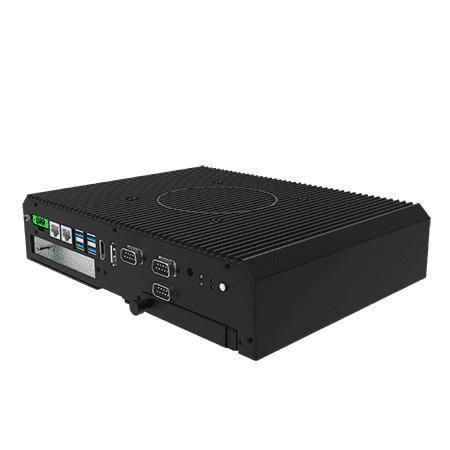

PC box ITMH100-EX

con montaggio VESAIntel® Core™ i5-1135G7Intel® Core™ i5-1135G7

Panoramica
Winmate ITMH100-EX è un PC box industriale senza ventola basato su Intel® Tiger Lake UP3 (Core™ i5-1135G7). Progettato per l'uso in aree pericolose (Class 1 Division 2 / ATEX Zona 2 / IECEx), è destinato ad applicazioni in oil & gas, processi chimici, automazione industriale e sistemi mobili a bordo.

Caratteristiche principali

• Intel® Tiger Lake UP3 Core™ i5-1135G7
• Uscita video multipla (DP1.4 standard; HDMI 2.0 opzionale) con rilevamento automatico del display
• Bay rimovibile 2,5" senza utensili e slot M.2 2280 NVMe
• Ampia gamma di ingresso DC: 9–29V con protezioni (OVP/OCP/inversione)
• Opzione display frontale modulare per conversione in Panel PC; molteplici slot di espansione interni
• Slot di espansione PCIe x4 e altri slot mPCIe / M.2
• Certificato per aree pericolose: C1D2, ATEX Zona 2, IECEx

Dettagli del prodotto
Archiviazione rimovibile senza utensili: ITMH100-EX offre un bay 2,5" rimovibile e uno slot M.2 2280 NVMe per facilitare la sostituzione e la configurazione dei supporti (la sostituzione deve seguire le procedure di sicurezza per aree pericolose).

Video e connettività: supporta combinazioni di DisplayPort, HDMI opzionale e porte USB 3.2 Gen1 Type-A per pilotare più display in verticale o orizzontale per HMI o segnaletica industriale.

Progettazione per aree pericolose: telaio, connettori e alimentazione adattati per ridurre il rischio di accensione e per conformarsi a C1D2 / ATEX Zona 2 / IECEx.

Certificazioni

• CE
• FCC
• Class 1, Division 2 (C1D2) Group A,B,C,D, T5
• Conformità ATEX Grade Zona 2
• IECEx

Funzioni e casi d'uso
Progettato per acquisizione dati remota, visualizzazione e controllo di processo in raffinerie, piattaforme di perforazione, impianti chimici, stabilimenti farmaceutici e altri ambienti con atmosfere esplosive. Usi tipici: HMI industriale, edge computing, controller per robotica e sistemi on-board che richiedono funzionamento certificato e manutenzione modulare.

Specifiche tecniche

• Processore: Intel Core i5-1135G7 (2,4 GHz, fino a 4,2 GHz)
• Memoria: 2 x SO-DIMM (4GB di default; opzioni 8GB / 16GB / 32GB)
• Storage: 1 x M.2 2280 NVMe SSD (128GB default fino a 512GB); 1 x bay 2,5" rimovibile (256GB–512GB opzionale)
• Ethernet: Intel I211-AT + Intel I219-LM (2 x Gigabit LAN RJ45)
• Sicurezza: TPM 2.0
• Sistemi operativi: Windows 11 IoT Enterprise 64-bit (opzionale), Windows 11 Pro 64-bit (opzionale), Linux Ubuntu 22.04 (opzionale)
• WLAN/Bluetooth: opzionale (M.2 2230 Key-E)
• Espansione: 1 x mPCIe; 1 x PCIe x16 (segnale x4, modulo max 180x121mm); M.2 2230 Key E; M.2 2280 Key M; slot PCIe x4
• USB: 4 x USB 3.2 Gen1 (Type-A)
• Seriale: 2 x RS232/422/485 (default RS232) + 1 x RS232
• Video: 1 x DP1.4 (default), 1 x HDMI 2.0 (opzionale)
• Audio: 1 x audio combo (Mic in / Line out)
• Indicatori: 1 x LED per storage
• Alimentazione: 1 x 9~29V DC tramite morsetto 3 pin; adattatore 12V 84W disponibile
• Consumo: tipico 45W–55W
• Dimensioni: 276 x 207 x 60 mm
• Peso: 3.0 kg
• Montaggio: VESA
• Involucro: scocca metallica, fanless
• Umidità operativa: 10%–90% RH, non condensante
• Temperatura operativa: -20°C a 60°C
• Accessori: adattatore AC 100~240V→DC, cavo alimentazione, cavo open wire con connettore a morsetto, viti VESA (tipico)
