PC box IBMH100

embeddedIntel® Atom E3845RS-232

Nome del prodotto

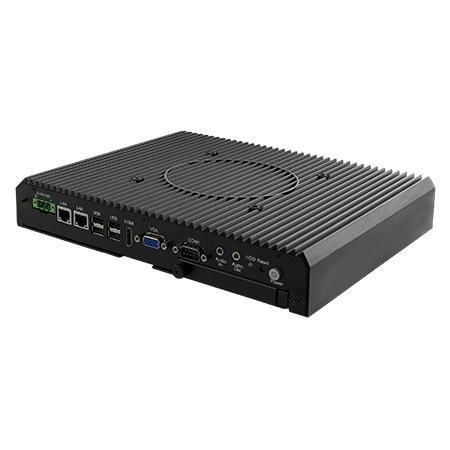

Winmate IBMH100 — Box PC Intel® Atom® E3845 serie M progettato per controllo embedded, apparecchiature OEM e automazione industriale

Caratteristiche principali

• Rilevamento automatico del display connesso, nessuna impostazione manuale richiesta
• Bay 2,5" sostituibile rapidamente senza utensili
• Ingresso 12–24V DC a gamma estesa per integrazione embedded
• Display frontale modulare opzionale per conversione in Panel PC
• mSATA SSD interno e bay 2,5" rimovibile per storage flessibile

Panoramica
Winmate IBMH100 offre una piattaforma compatta e senza ventola basata su Intel® Atom® E3845 per system integrator e OEM che richiedono disponibilità a lungo termine e integrazione hardware stabile. È pensato per installazioni industriali che richiedono basso consumo, ingombro ridotto e facilità di manutenzione in campo.

Punti salienti di progetto e funzionamento

• Progettazione fanless con scocca metallica e heat-pipe per funzionamento affidabile in ambienti polverosi
• Architettura modulare che consente l'installazione di display frontale e una manutenzione agevole
• Supporto per monitoraggio in tempo reale e integrazione sensori tramite I/O e moduli wireless opzionali

Certificazioni
CE, FCC

Accessori (inclusi/disponibili)

• Adattatore 100–240V AC a DC (12V 80W)
• Cavo di alimentazione
• Cavo open-wire con connettore a morsetto
• Viti VESA

Specifiche tecniche

• Processore: Intel Atom E3845, quad-core fino a 1,91 GHz
• Memoria: 2 x SO-DIMM DDR3L 1600 MHz — 4GB di default, 8GB opzionali
• Storage: mSATA interno (64GB/128GB a seconda della variante), 1 bay 2,5" rimovibile (SSD fino a 512GB opzionale)
• Ethernet: 2 x Intel® Gigabit Ethernet (RJ45)
• Seriale: 1 x RS232/422/485 (default RS232)
• USB: 4 x USB 2.0 (Type-A)
• Video: HDMI 1.4 (opzionale), VGA (opzionale)
• Audio: Line in, Line out
• Espansione: 1 x mPCIe (half-size WiFi), 1 x Mini PCIe, display frontale modulare
• Indicatore: 1 LED per storage
• Sicurezza: TPM 1.2
• OS (opzionali): Windows 7 Embedded, Windows 10 IoT Enterprise (64-bit)
• Wireless: WLAN / Bluetooth opzionali
• Meccanica: 276 x 207 x 45.2 mm; Peso 2.4 kg; Montaggio da scrivania; Scocca metallica
• Raffreddamento: Fanless
• Ambiente: Umidità operativa 10%–90% RH non condensante; Temperatura operativa 0°C–50°C; Stoccaggio -10°C–60°C
• Alimentazione: 1 x 12–24V DC tramite morsettiera 3-pin; adattatore 12V 80W; consumo tipico 30W–40W
• Certificazioni: CE, FCC
