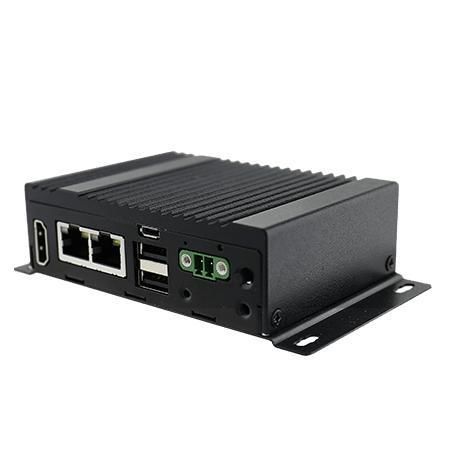

PC box EACFA20

da ufficioembeddedda parete

Panoramica
Winmate EACFA20 è un PC box industriale embedded compatto e gateway IoT senza ventola, basato sul processore NXP i.MX6 Dual Core 1.0 GHz. Progettato per automazione industriale, sistemi embedded e deployment IIoT che richiedono basso consumo, espansione I/O modulare e opzioni di montaggio multiple.

Caratteristiche principali

• NXP i.MX6 Dual Core 1.0 GHz (ARM Cortex-A9)
• Raffreddamento passivo senza ventola
• Ingombro compatto: 100 x 70 x 31 mm (one layer)
• Opzioni di montaggio: desk, wall (default), VESA (opzionale), DIN-Rail (opzionale)
• Espansione modulare a slice per I/O seriale, CANbus, digital I/O, WWAN, espansione USB
• Microsoft Azure Certified for IoT; AWS IoT Greengrass Certified

Certificazioni

• CE
• FCC
• Microsoft Azure Certified for IoT
• AWS IoT Greengrass Certified
• Classe di protezione IP30

Specifiche di sistema (punti salienti)

• Processore: NXP i.MX6 Dual Core 1.0 GHz
• Memoria: 1 GB default, 2 GB opzionale
• Memoria di massa: eMMC onboard 16 GB default, 32 GB opzionale; microSD supportata
• Sistema operativo: Linux Ubuntu 18.04 (varianti Yocto/Android disponibili)
• WLAN / BT / WWAN: supporto opzionale
• Moduli di espansione: EACWSLT-222 (WWAN single SIM), EACWSLT-231 (3-port RS232/422/485 isolato), EACWSLT-232 (16-Channel Digital I/O isolato), EACWSLT-233 (2-port CANbus isolato), EACWLST-234 (3-port USB 2.0), EACWLST-235 (2-port RS232/422/485 isolato)
• mPCIe / mini PCIe: 1 x full-size mPCIe; 1 x mini PCIe

Meccanica

• Dimensioni: 100 (W) x 70 (H) x 31 (D) mm (one layer); 100 x 70 x 61 mm (double layer)
• Peso: 0,4 kg (one layer); 0,5 kg (double layer)
• Chassis: metal housing
• Raffreddamento: design fanless passivo

Ambiente

• Umidità operativa: 30% a 90% RH, non condensante
• Temperatura operativa: 0°C a 55°C
• Temperatura di stoccaggio: -15°C a 70°C
• Shock & vibrazioni: shock operativo IEC 60068-2-27; vibrazione IEC 60068-2-64
• Protezione IP: IP30

I/O e porte

• USB: 2 x USB 2.0 Type-A; 1 x USB 2.0 OTG (Micro USB)
• LAN: 2 x Gigabit RJ45
• Video: 1 x HDMI 1.4 (opzionale)
• Seriale / console: RS232 di default; seriale aggiuntiva tramite moduli
• Indicatore: 1 x LED power
• Ingresso alimentazione: 9~36 V DC tramite bornier 2-pin

Alimentazione

• Range: 9~36 V DC tramite bornier 2-pin
• Alimentatore (opzionale): 12 V 36 W AC-DC

Pulsanti e controlli

• 1 x Power
• 1 x Reset

Accessori (inclusi / opzionali)

• Quick Start Guide
• Cavo adattatore bornier 2-pin a 2.5Ø female
• Connettore bornier 2-pin; cavo DC open wire
• Antenna WLAN esterna (per SKU WLAN)
• Antenna WWAN esterna (per SKU WWAN)
• Alimentatore AC-DC 12 V/36 W (opzionale)
• Kit montaggio VESA (opzionale)
• Kit montaggio DIN-Rail (opzionale)

Casi d'uso

• Gateway IIoT per smart factory, automazione macchine e monitoraggio remoto
• Convertitore di protocollo, es. Modbus RTU a MQTT
• Box industriale Android per esecuzione di applicazioni di controllo

Specifiche tecniche

• Model: EACFA20
• CPU: NXP i.MX6 Dual Core 1.0 GHz
• RAM: 1 GB default / 2 GB opzionale
• Storage: eMMC 16 GB default / 32 GB opzionale; microSD support
• OS: Linux Ubuntu 18.04 (varianti Android disponibili)
• I/O: 2 x USB2.0 Type-A, 1 x USB2.0 OTG (Micro), 2 x GbE LAN, 1 x HDMI (opzionale), seriale via moduli
• Espansione: full-size mPCIe, mini PCIe, opzioni modulari (WWAN, RS232/422/485, digital I/O, CANbus, USB)
• Alimentazione: 9~36 V DC (bornier 2-pin); alimentatore 12 V 36 W opzionale
• Dimensioni: 100 x 70 x 31 mm (one layer); Peso: 0,4 kg
• Montaggio: desk / wall (default); VESA e DIN-Rail opzionali
• Temperatura/umidità operativa: 0°C a 55°C; 30%–90% RH non condensante
• Certificazioni: CE, FCC, Microsoft Azure IoT Certified, AWS IoT Greengrass Certified
