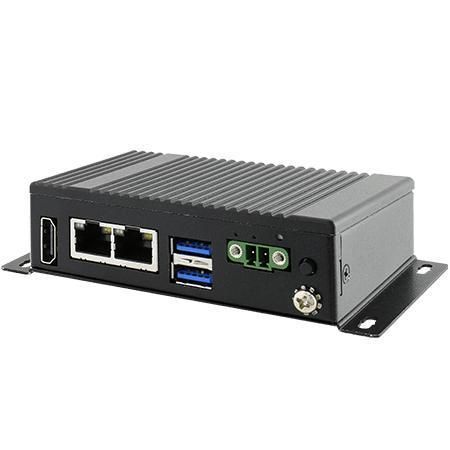

Computer box EACIL20

embeddedIntel® Apollo Lakeintel® celeron® N3350

Panoramica
Il Winmate EACIL20 è un computer embedded industriale senza ventola basato su Intel® Celeron® N3350 (Apollo Lake). Progettato per automazione industriale, sistemi embedded e applicazioni mission-critical, offre un telaio compatto in metallo, raffreddamento passivo e opzioni modulari di espansione e montaggio per OEM e system integrator.

Caratteristiche principali

• Intel® Apollo Lake N3350 1,1 GHz (burst fino a 2,4 GHz)
• Design fanless adatto ad ambienti con polvere e vibrazioni
• Ingombro compatto: 100 x 70 x 31 mm (one layer)
• Progettazione modulare per schede di espansione I/O
• Montaggio: desk, parete (default); VESA e DIN-Rail opzionali
• Certificazioni cloud: Microsoft Azure IoT e AWS IoT Greengrass

Certificazioni

• CE
• FCC
• Microsoft Azure Certified for IoT
• AWS IoT Greengrass Certified
• IP30

Punti salienti

• Chassis compatto fanless ottimizzato per installazioni industriali
• Doppia Ethernet Gigabit per separazione delle reti OT/IT
• Interfacce ad alta velocità: USB 3.2 Gen1x1 e HDMI opzionale
• Supporto TPM 2.0 per sicurezza hardware
• Supporta Windows 10 IoT Enterprise (64-bit) e Linux Ubuntu 20.04 (opzionale)

Moduli di espansione (esempi)

• EACWSLT-222: WWAN (single SIM)
• EACWSLT-231: 3-port RS232/422/485 con isolamento (default RS232)
• EACWSLT-232: 16-CH Digital I/O con isolamento
• EACWSLT-233: 2-port CANBUS con isolamento
• EACWLST-234: 3-port USB 2.0
• EACWLST-235: 2-port RS232/422/485 con isolamento
• EACWLST-236: 2-port Giga-LAN
• EACWLST-237: WWAN (dual SIM)

Meccanica & Ambiente
Dimensioni: 100 (L) x 70 (H) x 31 (D) mm (one layer); 100 x 70 x 61 mm (double layer). Peso: 0,4 kg (one layer); 0,5 kg (double layer). Custodia: metal housing. Raffreddamento: fanless. Umidità operativa: 30%–90% RH non condensante. Temperatura operativa: 0 °C a 55 °C. Temperatura immagazzinamento: -15 °C a 70 °C. Shock & vibrazioni: IEC 60068-2-27 / IEC 60068-2-64. IP: IP30.

I/O & Interfacce

• USB: 2 x USB3.2 Gen1x1 (Type-A)
• LAN: 2 x Gigabit RJ45
• Video: 1 x HDMI 1.4 (opzionale)
• Espansione: 1 x full-size mPCIe; 1 x mini PCIe; 2 x USB2.0 wafer
• Indicatore: LED power
• Alimentazione: 1 x 9~36V DC via 2-pin terminal block

Controlli & Pulsanti

• 1 x Power button
• 1 x Reset button

Memoria & Storage

• Memoria: 4 GB LPDDR4
• Storage: eMMC 32 GB onboard (default); eMMC 64/128 GB opzionale; SSD 128/256/512 GB opzionale

Sicurezza & Wireless

• TPM 2.0
• WLAN / BT / WWAN: supporto opzionale (richiede SKU o modulo di espansione e antenne)

Alimentazione & Accessori

• Ingresso: 9~36V DC via 2-pin terminal block
• Alimentatore opzionale: 12V / 36W
• Accessori: Quick Start Guide, cavo adattatore terminal block, open wire DC cable, antenne esterne WLAN/WWAN, kit VESA e DIN-Rail opzionali

Applicazioni & Casi d'uso

• Raccolta dati in fabbrica e edge computing (agent SCADA Windows)
• Automazione edifici: gestione HVAC e illuminazione
• Controller per kiosk / HMI con uscita HDMI
• Gateway IIoT, conversione protocolli e integrazione cloud

Specifiche tecniche

• Processore: Intel® Celeron® N3350 1.1GHz (fino a 2.4GHz) di default; Intel® Pentium® N4200 opzionale
• Memoria: 4 GB LPDDR4
• Storage: eMMC 32 GB onboard; eMMC 64/128 GB opzionali; SSD 128/256/512 GB opzionale
• Ethernet: 2 x Intel® Gigabit Ethernet Controller
• Sicurezza: TPM 2.0
• OS supportati: Windows 10 IoT Enterprise (64-bit) / Linux Ubuntu 20.04 (opzionale)
