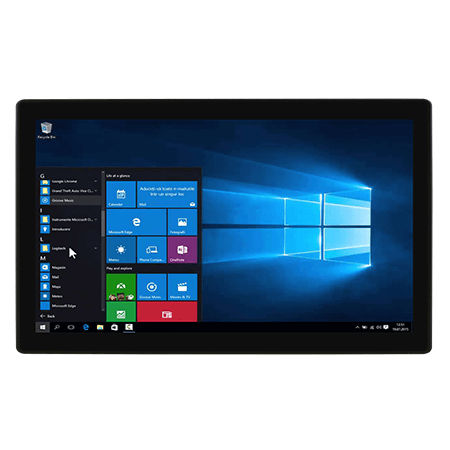

Panel PC con touchs creen capacitivo PCAP W24ITWS-MHA2

touch screencon touch screen multitouch24"

Panoramica
Il W24ITWS-MHA2 è un Panel PC HMI da 24" della serie M con processore Intel® Core™ i5-1135G7 (Tiger Lake UP3). Progettato per il controllo macchine, l'automazione di impianto e le interfacce operatore, combina design fanless, chassis in alluminio trattato anticorrosione, display True Flat bordato, sigillatura frontale IP65 e schermo multi-touch Projected Capacitive (P-CAP). L'architettura modulare Box PC + Display e il vano SSD 2,5" rimovibile semplificano manutenzione e configurazione in campo.

Caratteristiche principali

• CPU Intel® 11a generazione Tiger Lake UP3 Core™ i5 (i5-1135G7)
• Display True Flat 24" 1920×1080
• Chassis in alluminio con trattamento anticorrosione
• Protezione frontale IP65 contro polvere e spruzzi
• Schermo touch Projected Capacitive (P-CAP) multi-touch
• Design fanless adatto ad ambienti polverosi
• Ingresso DC a ampia gamma 9–29 V
• Vano SSD 2,5" rimovibile ad accesso rapido

Design modulare
La serie M separa Box PC e Display tramite connettore board-to-board, consentendo la sostituzione del display o l'aggiornamento del modulo di calcolo in modo indipendente a seconda delle necessità applicative.

P-Cap Multi-Touch (Robusto e intuitivo)
Il touchscreen capacitivo proiettato supporta input multi-touch. Il sensore può essere montato dietro vetro o vetro antieffrazione per maggiore resistenza ai graffi e ai detergenti.

Accesso per assistenza
La finestra di servizio consente aggiornamenti di memoria, sostituzione dischi e accesso ai moduli PCIe per manutenzione rapida on-site.

Frontale IP65 (Resistente a polvere e spruzzi)
La sigillatura frontale IP65 protegge l'interfaccia operatore da polvere e spruzzi, adatta a chioschi esterni e ambienti industriali gravosi.

True Flat (Pulizia semplificata)
La superficie frontale bord-to-board riduce l'accumulo di sporco e facilita le operazioni di pulizia nelle aree produttive.

Certificazioni

• CE
• FCC

Specifiche tecniche

• Display - Dimensione: 24.0 inches
• Display - Touch / Glass: Projected Capacitive Multi Touch Screen
• Display - Risoluzione: 1920 x 1080
• Display - Luminosità: 250 nits
• Display - Rapporto di contrasto: 3000:1
• Display - Angoli di visuale: 89, 89, 89, 89
• Display - Area attiva: 527.04 x 296.46 mm
• Processore: Intel Core i5-1135G7 2.4 GHz (fino a 4.2 GHz)
• Memoria: 2x SO-DIMM; 4 GB default; opzionali 8 / 16 / 32 GB
• Storage: 1 x M.2 2280 NVMe SSD (128–512 GB); opzionale 2 x vano 2.5" rimovibile
• Controller Ethernet: Intel® I211-AT e Intel® I219-LM
• Sicurezza: TPM 2.0
• Sistema operativo (opzionale): Windows 11 IoT Enterprise 64-bit; Windows 11 Pro 64-bit; Linux Ubuntu 22.04 (Linux non supporta Wake on Touch)
• Wireless: WLAN/Bluetooth opzionali (M.2 2230 Key E)
• Espansione: 1 x mPCIe; 1 x PCIe x16 (x4 signal, modulo max 180 x 121 mm); 1 x M.2 2230 Key E; 1 x M.2 2280 Key M; vano 2.5" swappable
• Meccanica - Dimensioni: 603.6 x 373 x 91.4 mm
• Meccanica - Foratura (cut out): 583 x 353 mm
• Meccanica - Peso: 12.5 kg
• Meccanica - Installazione: Panel mount (default); VESA opzionale
• Involucro: Metal housing (alluminio trattato anticorrosione)
• Raffreddamento: Fanless design
• Ambiente - Umidità operativa: 10% to 90% RH, senza condensazione
• Ambiente - Temperatura operativa: 0°C to 50°C
• Ambiente - Temperatura di stoccaggio: -10°C to 60°C
• Grado IP: Front IP65
• IO - USB: 4 x USB 3.2 Gen.1 (Type-A)
• IO - Seriale: 2 x RS232/422/485 (default RS232)
• IO - LAN: 2 x Gigabit LAN (RJ45)
• IO - Video: 1 x DP1.4 (default); 1 x HDMI 2.0 opzionale
• IO - Audio: 1 x combo (Mic in / Line out)
• Indicatore: 1 x LED per storage
• Alimentazione - Ingresso: 1 x 9~29V DC, morsettiera 3 pin
• Alimentazione - Adattatore: 9~29V DC con fusibile; adattatore 12V 120W
• Consumo: 45W~55W
• Controlli: 1 x Power button con LED; 1 x Reset button
• Accessori (inclusi/opzionali): Adattatore 100~240V AC→DC; cavo di alimentazione; cavo open wire con morsettiera; clips di montaggio; viti VESA
