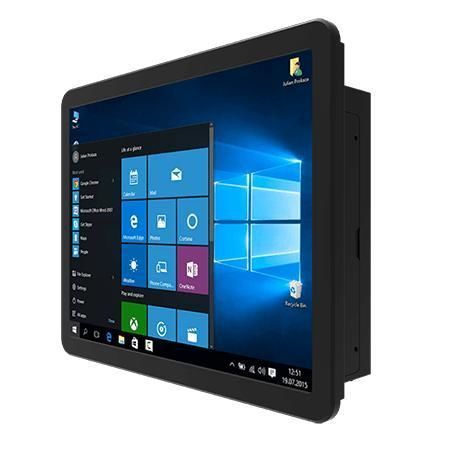

Panel PC con touchs creen capacitivo PCAP R12ITWS-MHM2

con touch screen multitouch12.1"1024 x 768

Panoramica
Il Winmate R12ITWS-MHM2 è un PC pannello HMI M‑Series da 12,1 pollici progettato per controllo macchina, automazione industriale e interfacce operatore. Presenta design modulare (Box PC + Display), funzionamento fanless, protezione frontale IP65, display P‑Cap multi‑touch e finestra di servizio per aggiornamenti e manutenzione in campo.

Caratteristiche principali

• Processore Intel Core i5-1135G7 (Tiger Lake UP3, 11a gen)
• Display true flat bordato da 12,1 pollici
• Scocca in alluminio con trattamento anticorrosione
• Protezione frontale IP65
• Touch Projected Capacitive (P‑Cap) multi‑touch
• Design fanless
• Ingresso DC 9–29 V
• Vano SSD 2,5" rimovibile

Design e manutenzione

• Architettura modulare: Box PC e display intercambiabili tramite docking board‑to‑board per rapide operazioni in campo.
• P‑Cap multi‑touch: sensore posto dietro il vetro o vetro antivandalo per resistenza a graffi e solventi di pulizia.
• Finestra di servizio: accesso semplice a memoria, storage e moduli PCIe per manutenzione on‑site.
• Frontale true flat: pulizia facilitata senza spigoli di accumulo sporco.
• Frontale IP65: protezione da polvere e spruzzi per ambienti gravosi e kiosks.

IO ed espandibilità

• USB: 4 x USB 3.2 Gen 1 (Type‑A)
• Seriali: 2 x RS232/422/485 (default RS232)
• LAN: 2 x Gigabit RJ45
• Video: 1 x DP1.4 (standard); HDMI 2.0 opzionale
• Audio: 1 x combo (Mic in / Line out)
• Espansione: 1 x mPCIe; 1 x PCIe x16 (segnale x4) per modulo; 1 x M.2 2230 Key E; 1 x M.2 2280 Key M (NVMe); vano 2,5" rimovibile
• Alimentazione: 9~29 V DC tramite morsettiera 3 pin

Accessori

• Adattatore 100~240 V AC a DC
• Cavo di alimentazione
• Cavo open wire con connettore a morsettiera
• Morsetti di montaggio e viti VESA

Certificazioni

• CE
• FCC

Specifiche tecniche

• Modello: R12ITWS-MHM2
• Dimensione display: 12.1 inches
• Touch / Vetro: Projected Capacitive Multi‑Touch Screen
• Risoluzione: 1024 x 768
• Luminosità: 500 nits
• Rapporto di contrasto: 1000:1
• Angoli di visione: 89/89/89/89
• Area attiva: 245.76 x 184.32 mm
• Processore: Intel Core i5-1135G7 2.4 GHz (fino a 4.2 GHz)
• Memoria: 2 slot; 4 GB default; opzioni 8/16/32 GB
• Storage: 1 x M.2 2280 NVMe (128 GB default, fino a 512 GB); opzionale 2 x 2.5" SSD rimovibile
• Controller Ethernet: Intel I211-AT & I219-LM
• Sicurezza: TPM 2.0
• Sistemi operativi: Windows 11 IoT Enterprise 64-bit, Windows 11 Pro 64-bit, Linux Ubuntu 22.04 (Wake on Touch non supportato su Linux)
• WLAN/BT: opzionale
• Dimensioni meccaniche: 322 x 256 x 91 mm
• Cut-out: 301 x 237 mm
• Peso: 5.4 kg
• Montaggio: panel mount default; VESA opzionale
• Scocca: alluminio trattato anticorrosione
• Raffreddamento: fanless
• Umidità operativa: 10%–90% RH non condensante
• Temperatura operativa: 0°C–50°C
• Temperatura di stoccaggio: -10°C–60°C
• IP frontale: IP65
• Alimentazione: 9~29 V DC, morsettiera 3 pin (con fusibile)
• Adattatore: 12 V 120 W
• Consumo: 45 W ~ 55 W
• Riepilogo I/O: 4 x USB 3.2 Gen1, 2 x RS232/422/485, 2 x Gigabit LAN, DP1.4, HDMI opzionale, 1 x audio combo
